エアコンの風あて・風量調整器「アレンジ・ブロワー」

887

風除け製品仕様比較表へアシスト・ルーバー製品情報へウェーブルーバー製品情報へアレンジ・ルーバー製品情報へアレンジ・ブロワー製品情報

アレンジブロワー タイトル

登録実用新案第3205900号(筒状の導風部材をエアコンに固定し対象箇所を限定して風を送る風向調整器)

特集インデックス特集インデックス

アレンジ・ブロワー概要

このページは、「冷房編」です。冷房、暖房で異なる効果があります。

暖房編はこちら

エアコンの風を当てたい場所へ、ピンポイント冷房

スポット送風「アレンジ・ブロワー」なら、冬だけでなく夏も大活躍。エアコンに変わる冷房のない夏場は、ピンポイントの風当てで風がほしい場所だけの部分冷房が大変便利です。

スポット冷房のメリット

パーソナル気流システムなどオフィス用の局所空調システムを導入するまではちょっと…。という方も、アレンジブロワーなら低コスト&工事不要で手軽にご導入いただくことができます。

効きが悪い場所へスポット送風して冷房強化&速冷

冷房時、エアコンの風は基本的に上向きに設定するため、場所や人によって、または動いている人と座っている人の体感温度差で「冷えが足りない」「冷風がほしい」といったご要望もあるかと思います。

ところがエアコンの風を下に向けると寒くなる人もいるため、場所によって細かく設定することは、エアコンの設定だけでは非常に困難です。

アレンジ・ブロワーは、そんなスポットに風を集中送風して冷房を強化し、エアコンでは送る事ができない場所にも冷風を届ける、ブロワータイプの風向調整器です。

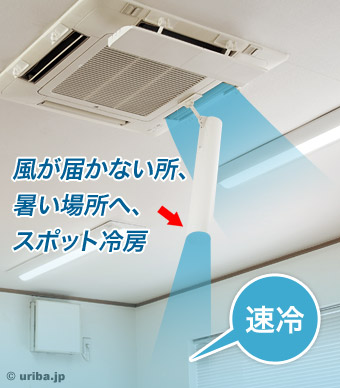

アレンジ・ブロワーでスポット冷房

さらに風量を増やして冷房効果を高める

スポットの風量を増やしたい

上向きの風もしっかり捕らえてピンポイントに送り出すことができますが、もっと風量を増やしたい時は、エアコンの設定角度と送風パイプの角度を近づけることで送風量を増やすことができます。

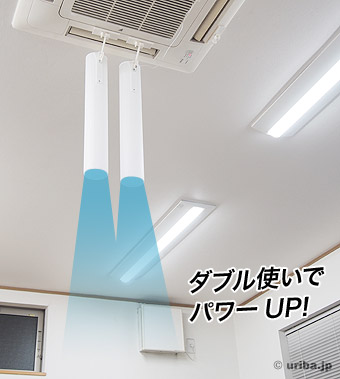

ダブル使いで風量UP

ただし、周囲の人との兼ね合いでエアコンの設定を変更したくない場合は、本数を増やすだけで簡単に送風量を増やすことができます。

ダブルで使えばさらにパワー送風

天井埋込形なら逆向き設置で遠いスポットにも

アレンジ・ブロワーは、送風パイプに風を通すことで、風速を約2.8倍に高めることができるため、エアコンより遠くに冷風を送る事ができます。

天井埋込形エアコンの場合、ブロワーのステーを逆向きに取り付けて、天井付近へ風を流すことができるため、仕切られた場所や隣室への送風効率を高めることもできます。

>>遠くに送るなら、ルーバータイプがおすすめ

送風力2.8倍のパワーでより遠くへ

このページのトップへ

アレンジ・ブロワーの機能

冷風と風力を維持してスポット冷房

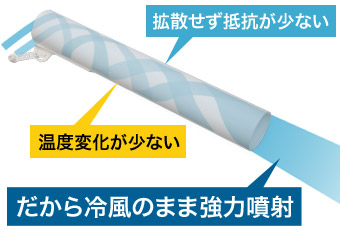

冷房を強化する仕組み

エアコンは送風範囲が広いため、途中の空気抵抗で風速が低下し、室温と混ざることで温度も高くなってしまいます。
送風パイプの内部は冷房だけが通るため、「スポット」に「遠くまで」冷風が届きます。

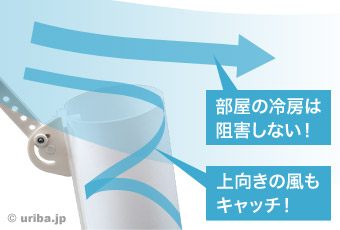

全体と部分の両立

一部の冷風を送風パイプに取り込むため、部屋全体の冷房を阻害しません。

夏は「送風」でも効果的

さらに冷房の場合、エアコンの運転制御により「送風」の状態になっても、風が当たるだけで体感温度を下げることができます。

※運転制御でエアコンが停止する場合は、ブロワーからの風も停止します。

アレンジブロワーが冷風を取り込む様子

アレンジ・ブロワーが冷風を送り出す様子

冷房の直撃と比較してもパワーが違う

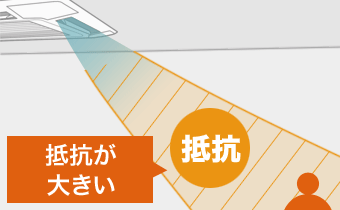

エアコンの冷房

エアコンの冷房

エアコンの冷房は、部屋の広い範囲に拡散して全体を冷やしているため、人に届くまでの間に風速が低下し、温度も部屋の空気と混ざりあっています。

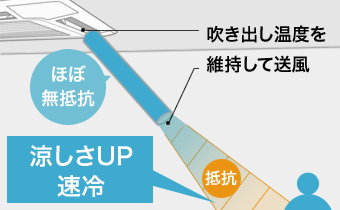

エアコン+アレンジ・ブロワー

エアコン+アレンジブロワーの冷房

ブロワー内はほぼ無抵抗のため温度を維持して送風、さらに狭い範囲に送風するため、冷えが足りない場所へ強い冷気を送る事ができます。

様々なタイプのエアコンに対応、自在にスポット調整

アレンジ・ブロワーは、エアコン側・ブロワー側・左右調整の3カ所で細かく風向を調整することができるため、様々なタイプのエアコンに取り付けでき、好みの場所にスポット送風可能です。

アレンジ・ブロワーの軸可動範囲

このページのトップへ

アレンジ・ブロワーの効果を実験で検証

スポット冷房の効果を風速テストでチェック

上向きの気流もしっかりキャッチしてスポット送風

エアコンは、風向を最も上向きに調節しても斜め下方向に送風しているため、効果的に風を捕らえます。送風パイプの無い部分が無風であるのに対し、ブロワーからは風速3mを超える勢いで風が出ています。

アレンジ・ブロワーの風速テスト1

エアコンの送風角度に近づければさらに風速UP

エアコンと同じ風向に調節すれば、送風力はさらに30%アップし、エアコンの約2.8倍にもなる強い風速で、より低い位置や遠くまで冷風を送る事ができます。

アレンジ・ブロワーの風速テスト1

※風速は、エアコンの設定風速に依存します。テストではエアコンの風速を約5m/sに設定しています。

こんなに風が来るのに、送風コスト0円

風車を使って風の強さをチェック

上向きに吹き出したエアコンの風を下向きに送風する様子が風車で確認できます。

ムービープレイメージ

動画が見られない場合はこちら

エアコンの風当てとアレンジ・ブロワーの比較(暖房での実験)

ムービープレイメージ

動画が見られない場合はこちら

このページのトップへ

取付に関する詳細情報

取付可能なエアコンと設置角度例

図の部分に固定ベースを貼り付け可能な平らな面があれば、取り付け・ご使用可能です。
エアコンのタイプは一例です。

アレンジ・ブロワーを取り付け可能なエアコン

寸法図

熱をしっかり取り込んで導くためのパイプ径と長さに。このサイズで既製のパイプは重量があり使用できないため、シート状の材を採用し、極限の軽さを実現しました。

アレンジ・ブロワーの寸法図

取付方法(天井埋め込みカセット形の例)

アレンジ・ブロワーは工事不要、工具も不要で簡単に取り付けできます。

天井埋込形エアコンへの取り付け方法1

1.固定ベースをエアコンに取り付けます。

天井埋込形エアコンへの取り付け方法2

2.固定ベースのフックに本体を掛けます。

天井埋込形エアコンへの取り付け方法3

3.エアコン側の角度を決めてロックします。

天井埋込形エアコンへの取り付け方法4

ブロワーの風向を調節して完成です。

実際に取り付ける際は、付属のセーフティコードを併用してください。

このページのトップへ

ラインアップ・ご注文

アレンジ・ブロワー

型番:AB-01W

販売価格 1,890円(税込)

商品番号D-208|注文数量:

21個以上はカート内で数量をご変更ください

このページのトップへ

仕様

型番 AB-01W
寸法 送風パイプ:長さ520mm×直径80mm
固定ベース(テープ部):9.5cm×2.8cm
総重量:約85g(羽根部分:約69g)
仕様 可動範囲:本体側・ベース側ともに180°/左右30°
材質 本体・補強材:PP
ブラケット・ステー・固定ベース:ABS
セット内容 送風パイプ×1 / ブラケット×1 / ステー×1 / 固定ベース×1 / セーフティコード×1
ステー装着ボルトセット×1組 / 左右調整ボルトセット×1組
取扱説明書

本製品は吹出し口脇に固定ベースを貼り付け可能な平らな面があれば取付・ご使用可能ですが、 特殊な形状のエアコンに対しましては、サイト上の説明が不足している場合がございます。
従いましてご購入後に万一取付・ご使用が困難な場合はご返品を承りますのでご連絡ください。
