エアコン風除け手作りキット アレンジ・ルーバー

826

エアコン風対策製品ラインアップへアシスト・ルーバー製品情報へウェーブルーバー製品情報へアレンジ・ルーバー製品情報室外機ルーバー製品情報へ

アレンジルーバー タイトル

登録実用新案第3205900号(設置場所や用途に合わせて導風部材を変えられる構造の風向調整具)

特集インデックス特集インデックス

アレンジ・ルーバーの機能概要

アレンジ・ルーバーは、インテリアに合わせて簡単に制作できる、風除けルーバー手作りキットです。
どんな材でも可動式ルーバーになるから、内装にこだわったお店も、目立たせたくない場所でも、お洒落にアレンジしたルーバーで、不快なエアコンの風をシャットアウトします。

1)風除け機能・前方ブロック機能

アレンジ・ルーバーは、ステーの向きを変えることで下向きの風をブロックする風除け気流のほか、天井埋込形エアコンでは前方への風をブロックすることも可能です。(写真はノーアレンジです)

下向きの風をブロック

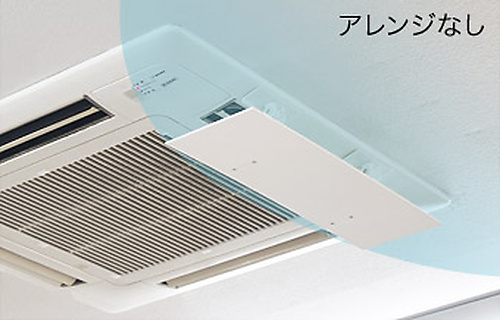

下向きの風を防いで風除け気流

人や物への風の直撃を防ぐ風除け気流です。
「寒い」「暑い」の解消、精密機器の保護などに。

前方の風をブロック

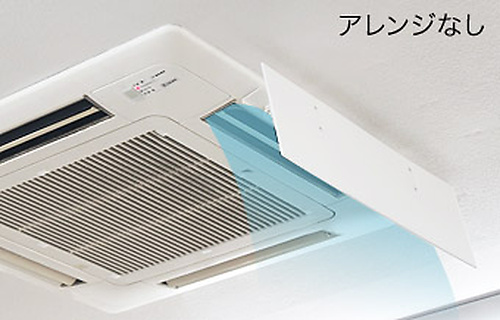

前方の風を防いで下向き気流

下に向けることで前方への風を防ぎ、下向き気流に変えることができます。

ご注意

アレンジ・ルーバーをそのまま使用する場合、「逆流防止機能」「整流機能」がありません。
整流せずにエアコンの風を遮りますと、空調能力の低下や、エアコンのタイプによっては不具合が生じる原因となりますので、本体に加工を施すか、整流機能のあるタイプをご利用ください。

アレンジ・ルーバーに整流オプションを付属した「+バーチカル仕様」

フルスペックの整流機能で、ロスを大幅に低減する高性能ルーバー

カットして並べて完全カバー

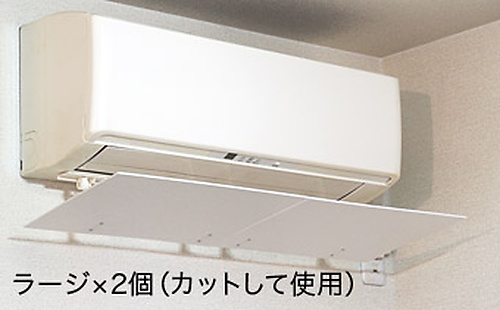

並べて設置した例

長い送風口には複数個並べて対応。カットもできるので幅を合わせて取り付けられます。

壁掛け × ラージのプラス効果

壁掛け形とラージサイズの効果

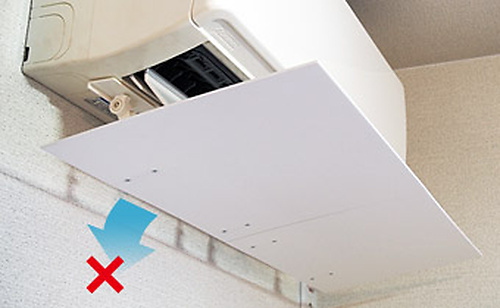

壁掛形にラージを取り付けることで、風漏れの原因となる壁とルーバーの隙間を小さくできます。

2)+オプションでエアコンの風を左右調整

左右の送風変更ができないエアコンや、部屋の一方を重点的に空調したい場合などは、送風方向を横向きに変える左右風向オプション「+バーチカル」で、さらに自由な空調環境を実現します。

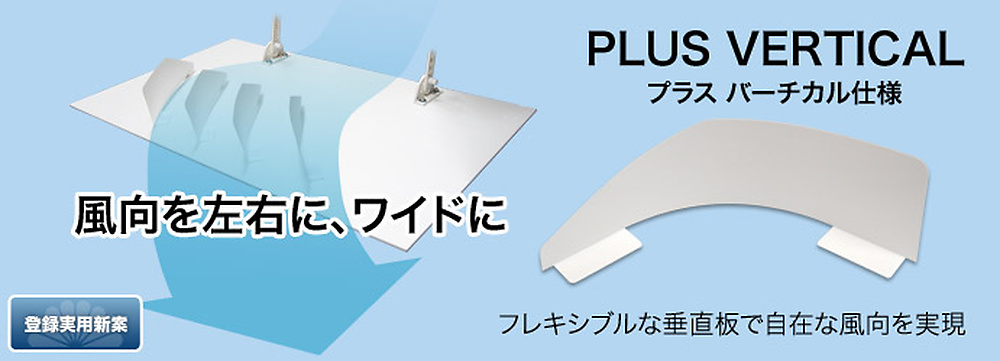

+バーチカル仕様で風を横向きに流す

+バーチカル仕様の詳細はこちら

アレンジ・ルーバーのキット概要

3)基本キットの概要

風除けの本体となる基材を超軽量化し、お好きな材を貼り合わせて使用できるようにしました。基材のみで超軽量の風除けルーバーとして使用したり、材を追加したときには基材が断熱材にもなります。

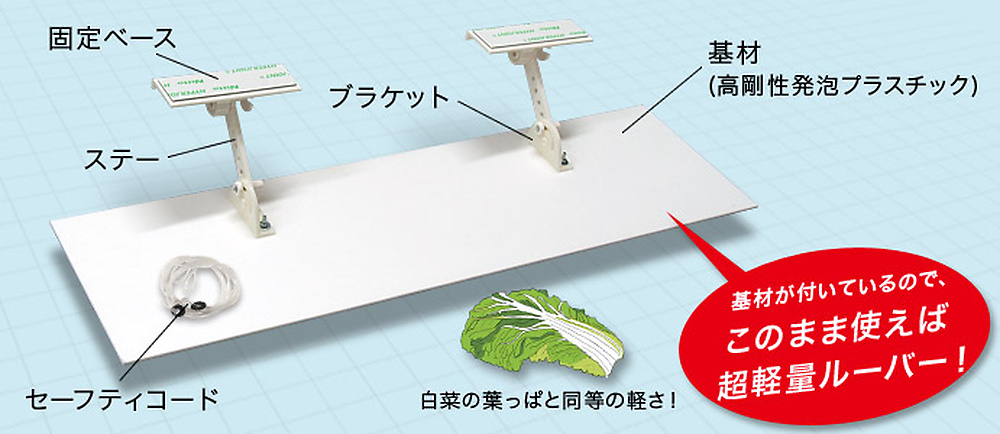

アレンジルーバーの概要図

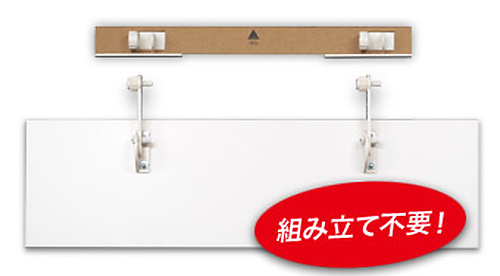

部品は全て組み立て済み。

手作りといっても手間いらず

基本の部品は全て組み立て済み。ルーバー面のアレンジだけで、面倒な組み立ては不要です。

そのまま使用する場合は、エアコンに取り付けるだけで、すぐに使用を開始できます。

角度固定が超強力。

ルーバー角度がぴったり揃う

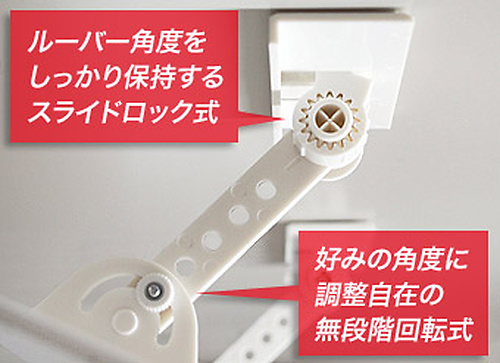

角度固定は、上位モデル「アシスト・ルーバー」の超強力スライドロック機構を装備。
風圧での垂れ下がりを防ぐため、機能の保持はもちろん、並べて付けても角度がきれいに揃います。

またルーバー側の軸は無段階回転式で、風向を簡単に、思いのままに調整できます。

4)基材の種類

風除けルーバー部分の基材サイズはスタンダードとラージをご用意。
丸形・角形などのアネモ形や、大型フラップを搭載した壁掛形の風除けも可能です。

スタンダードサイズ

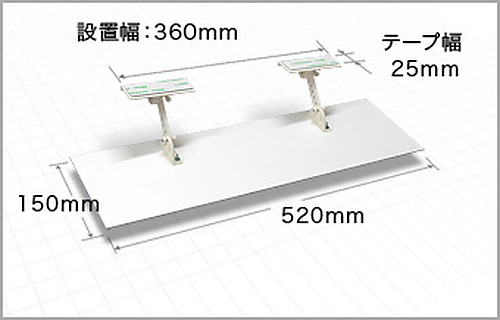

スタンダードサイズ寸法図

天井埋込形、天吊形、壁掛形などで、一般的な細長い送風口の風除けに

ラージサイズ

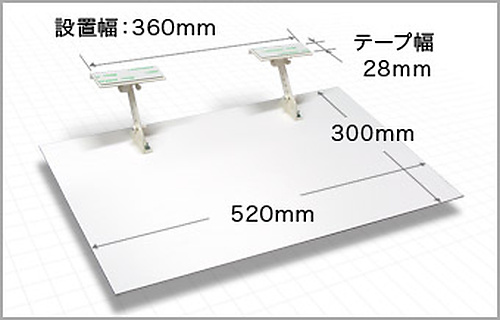

ラージサイズ寸法図

丸形などのアネモ形、スリット状でない送風口、
大型フラップ搭載エアコンの風除けに

アレンジ・ルーバーの使い方

5)パターンその1-そのまま使えば異次元の軽さ

アレンジ・ルーバーは、丈夫で軽く、結露に強い高剛性発泡プラスチックのルーバー基材つき。
いつかアレンジされる方も、ノーアレンジでも、超軽量ルーバーとしてすぐに風除けを始められます。

使い方1そのまま使う

6)パターンその2-基材に好みの材を取り付けて使う

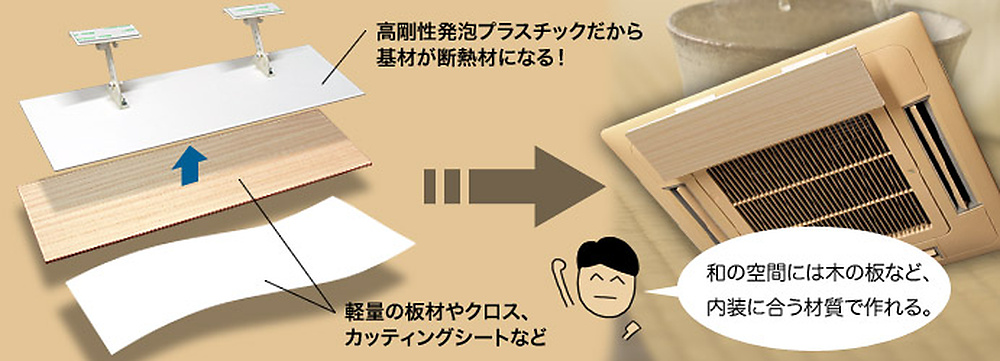

超軽量基材を使用しているため、内装に合わせて塩ビ板、木の板、シート材などお好みの材と貼り合わせて使用することもできます。発泡性のある基材は、結露防止材として機能します。

使い方2基材に好みの材を取り付けて使う

貼り合わせる材の目安重量
・スタンダードサイズ…約150gまで
・ラージサイズ…シート貼りアレンジとしてください。

7)パターンその3-お好きなデザイン、必要なサイズで

基材はカッターなどでカットすることができるため、送風口に合わせてサイズを調整したり、小さくカットしてカーエアコンの風除けとして使用することもできます。

使い方4カットして使う2

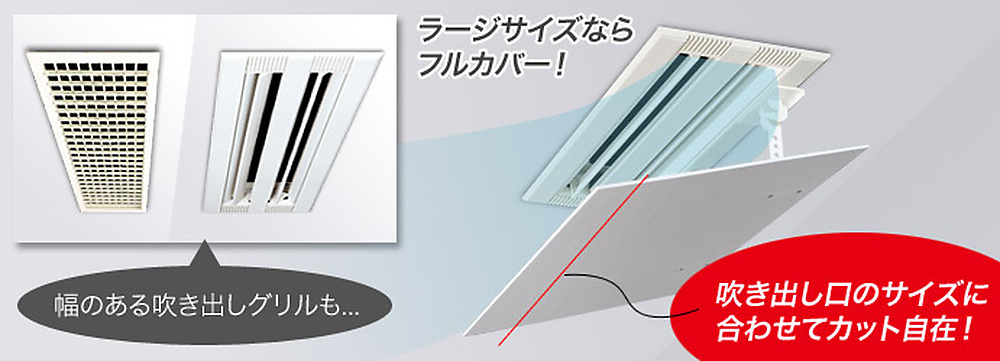

奥行2倍のラージサイズなら、幅のある送風グリルもフルカバーで風除けOK。
サイズに合わせてカットすれば、現場に合った風除けルーバーになります。

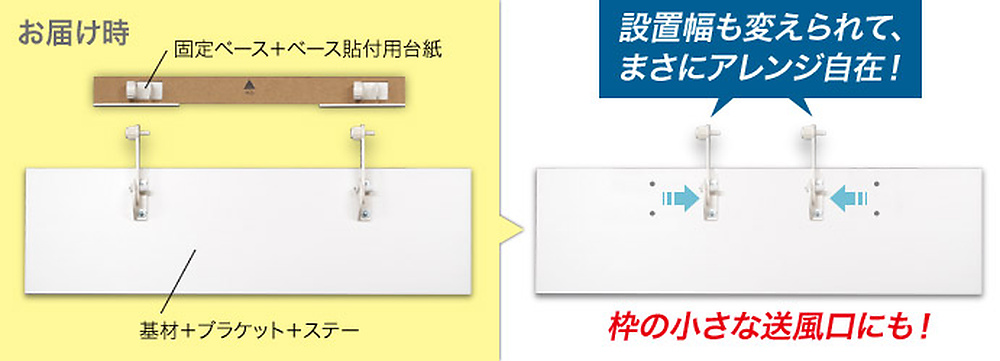

8)パターンその4-設置幅を変えて小さな送風口にも

アレンジ・ルーバーは、左写真のように本体とブラケット、ステーを組み立て済みですが、もっと小さな送風口に取り付ける場合は、ブラケットの位置を変えて設置幅を小さくすることもできます。

使い方4カットして使う2

設置幅を変える場合は、固定ベース貼付用の台紙は使用できなくなります。
お届け時の設置幅で取り付けて頂きますと、上位モデルの「アシスト・ルーバー」と互換性があります。

ラージサイズも劇的に軽い!もっと広がる対応機種

9)丸型・角型などアネモ形の風除けも可能

アネモ形(丸型・角型)など幅のある送風口は、スタンダード(奥行15cm)では風除け効果が得られないため、奥行30cmのラージをご用意。「アネモスタット」「送風グリル」「シーリングディフューザー」「システム天井」などで、スリット状でない送風口にはラージサイズが最適です。

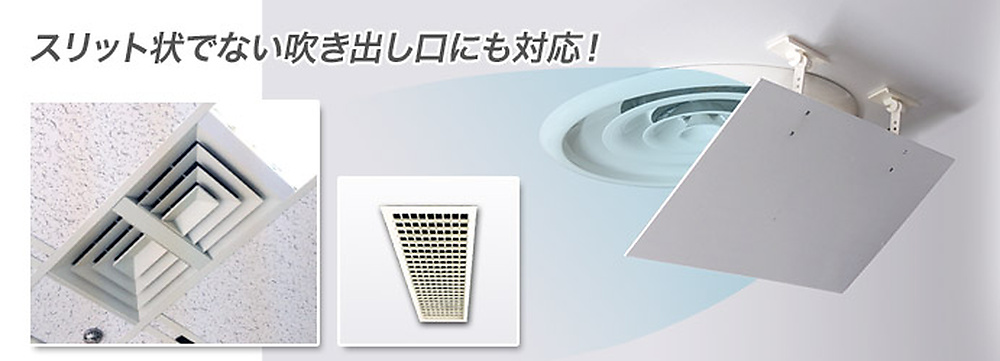

丸形・角型などアネモ形にも対応

天井に取り付ける場合は、天井材を痛める場合があります。貼り付きにくい材質には、ネジで固定してください。
ラージサイズは風圧の影響が大きいため、アレンジの際はシート材をご利用ください。

10)大型フラップを搭載した壁掛形エアコンも

近年の壁掛形エアコンは、フラップが大型化し、真下に下がる物もあり、フラップを避けるためにステーを縦向きに取り付ける必要があります。ラージサイズは奥行きが長く、ステーを下げても風除け効果抜群です。

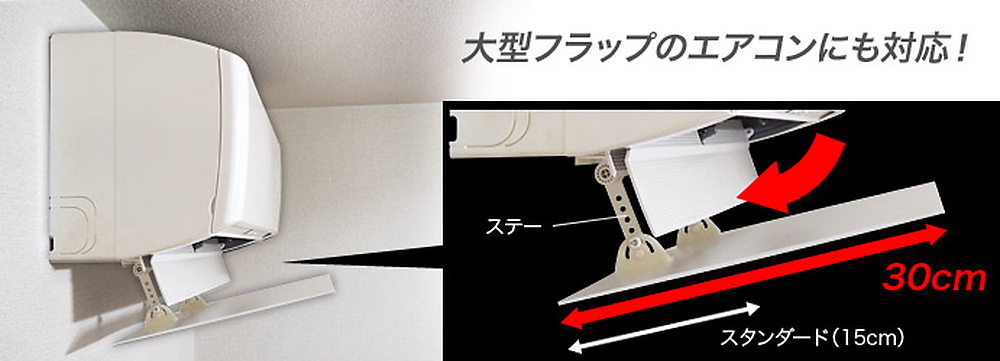

大型フラップの壁掛形にも対応

運転開始時に一時的にでもフラップが下がる機種は、ステーを写真のような向きで取り付ける必要があります。

対応機種・設置角度例

図の部分に固定ベースを貼り付け可能な平らな面があれば、どのようなエアコンでもご使用可能です。
風向きはお好みの角度に調整できますが、風除けの場合はおおむね下図の角度が効果的です。

スタンダードサイズ対応機種

下記は一例です。※送風口サイズによってはラージサイズが効果的な場合があります。

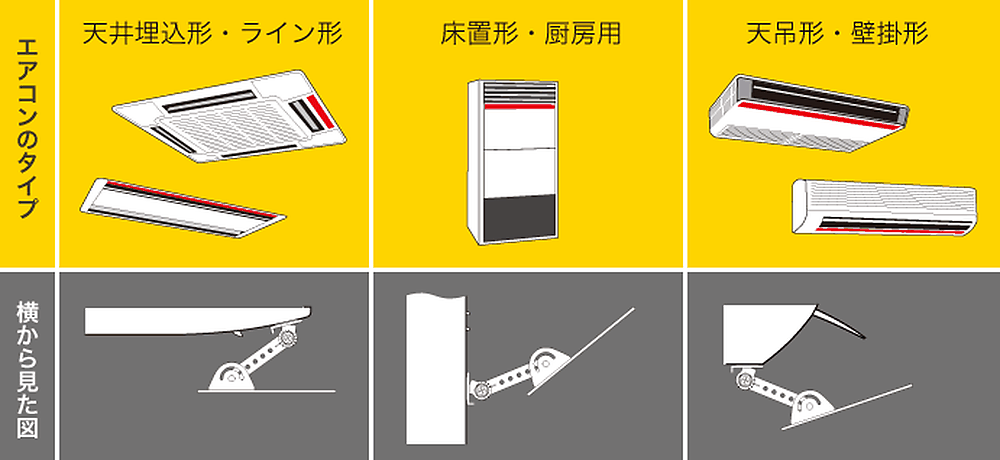

スタンダードサイズの対応機種

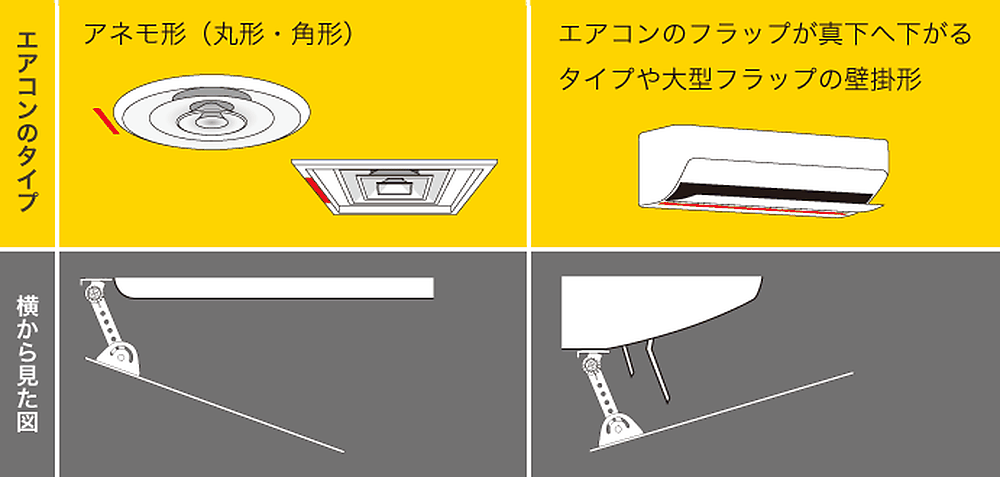

ラージサイズ対応機種

下記は一例です。スリット状でない送風口にご利用ください。

ラージサイズの対応機種

ラージサイズの場合は風圧の影響が大きくなるため、業務用エアコンで強風圧がかかる場合は、風に対して直角ではなく、やや斜め向きに取り付けてください。

アレンジ・ルーバーの取り付け方法

11)取付カンタン、4ステップで完了

天井埋込形の場合(ライン形ディフューザーも同様です)

写真はスタンダードサイズです。

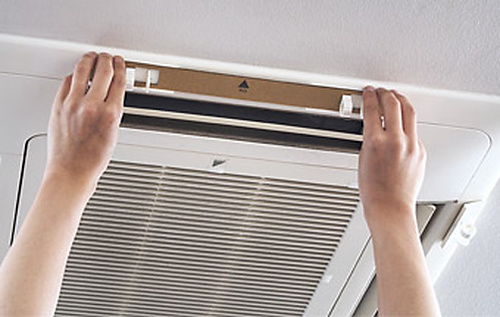

天井埋込形エアコンへの取り付け方法1

1.固定ベースをエアコンに取り付けます。

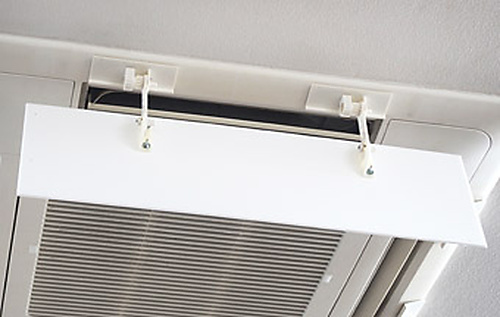

天井埋込形エアコンへの取り付け方法2

2.ルーバーをベースに引っかけます。

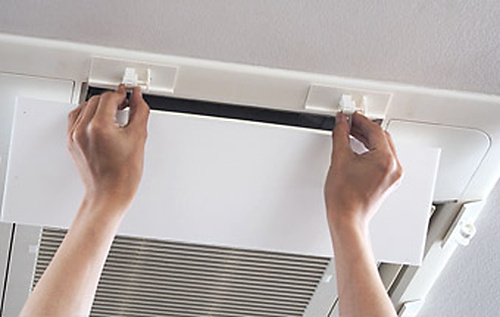

天井埋込形エアコンへの取り付け方法3

3.エアコン側の角度を決めてロックします。

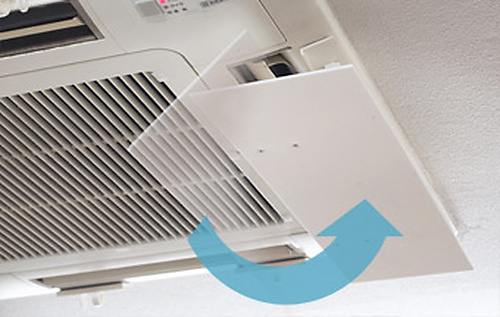

天井埋込形エアコンへの取り付け方法4

羽根の角度を調整して完成です。

クロスや木の板を貼るなどアレンジを加える場合は、エアコンに取り付ける前に行ってください。

壁掛形の場合(天吊形、アネモ形ディフューザーも同様です)

写真は、ラージサイズです。

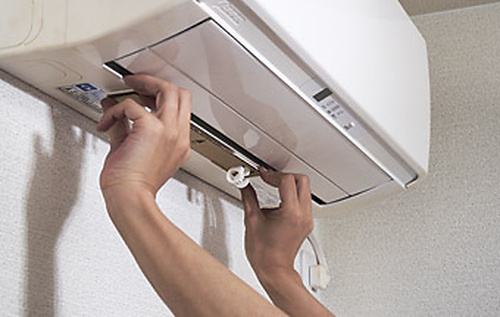

壁掛形エアコンへの取り付け方法1

1.固定ベースをエアコンに取り付けます。

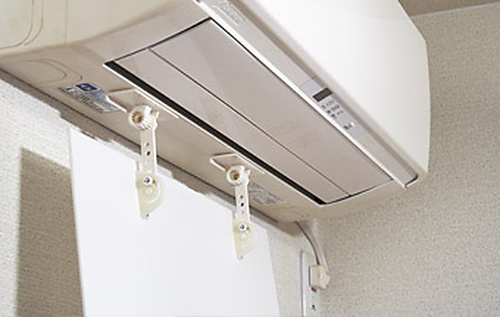

壁掛形エアコンへの取り付け方法2

2.ルーバーをベースに引っかけます。

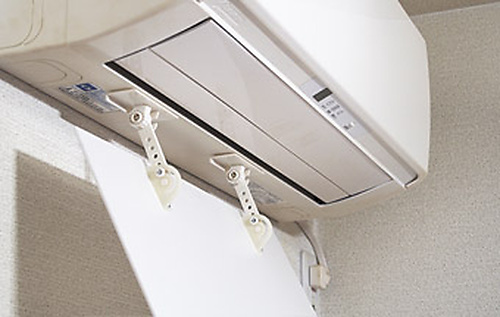

壁掛形エアコンへの取り付け方法3

3.エアコン側の角度を決めてロックします。

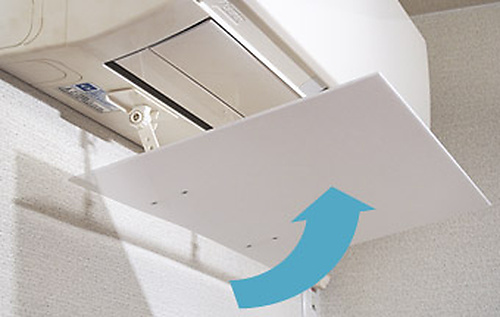

壁掛形エアコンへの取り付け方法4

羽根の角度を調整して完成です。

アレンジ・ルーバー(スタンダード)

アレンジ・ルーバー(スタンダード)

型番:AR-5215

販売価格 1,925円(税込)

商品番号D-215|注文数量:

21個以上はカート内で数量をご変更ください

営業日午後2時まで当日発送ポイント3倍特別保証つき

FAX注文電話注文(代引きのみ)も承っております。

アレンジ・ルーバー(ラージ)

アレンジ・ルーバー(ラージ)

型番:AR-5230

販売価格 2,200円(税込)

商品番号D-230|注文数量:

2個パックはこちら

アレンジ・ルーバー(ラージ)/2個パック

型番:AR-5230

販売価格 4,345円(税込)

商品番号D-230W|注文数量:

営業日午後2時まで当日発送ポイント3倍特別保証つき

FAX注文電話注文(代引きのみ)も承っております。

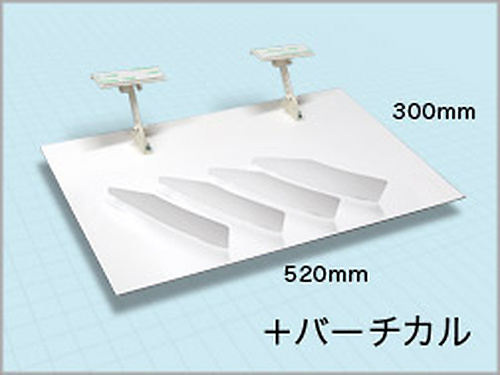

アレンジ・ルーバー(+バーチカル)

>>左右風向オプション付き「+バーチカル仕様」の詳細はこちら

アレンジ・ルーバー(+バーチカル)

型番:AR-5230V

販売価格 2,530円(税込)

商品番号D-2301|注文数量:

2個パックはこちら

アレンジ・ルーバー(+バーチカル)/2個パック

型番:AR-5230V

販売価格 5,005円(税込)

商品番号D-2301W|注文数量:

営業日午後2時まで当日発送ポイント3倍特別保証つき

FAX注文電話注文(代引きのみ)も承っております。

仕様

  スタンダード ラージ +バーチカル
型番 AR-5215
AR-5230 AR-5230V
JANコード 4571409692005 4571409692012 4571409692029
寸法 基材:幅520mm×縦150mm(設置幅360mm)
固定ベース(テープ部):9cm×2.5cm
総重量:約133g(羽根部分:約85g)
本体:幅520mm×縦300mm(設置幅360mm)
固定ベース(テープ部):9cm×2.8cm
総重量:約208g(羽根部分:約160g)
本体:幅520mm×縦300mm(設置幅360mm)
固定ベース(テープ部):9cm×2.8cm
総重量:約208g(羽根部分:約160g)
仕様 可動範囲:本体側・ベース側ともに180°
材質 本体(基材):高剛性発泡PP
ブラケット・ステー・固定ベース:ABS
左記の他、
横吹き羽根:PPシート
セット内容

基材×1 / ブラケット×2 / ステー×2 / 固定ベース×2 / ベース貼付用台紙×1
基材装着ボルトセット×2組 / ステー装着ボルトセット×2組 / セーフティコード(落下防止)×1
取扱説明書

※基材、ステーはブラケットに装着済み、固定ベースはベース貼付用台紙に装着済みです。

左記の他、

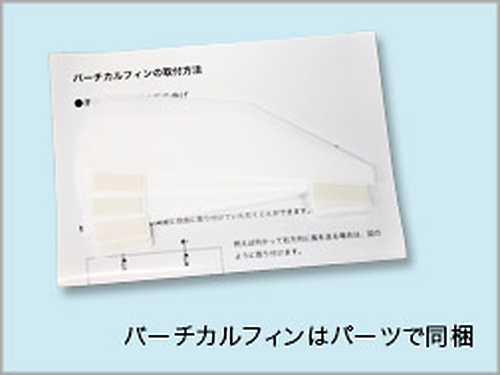

左右風向板×4

お願い

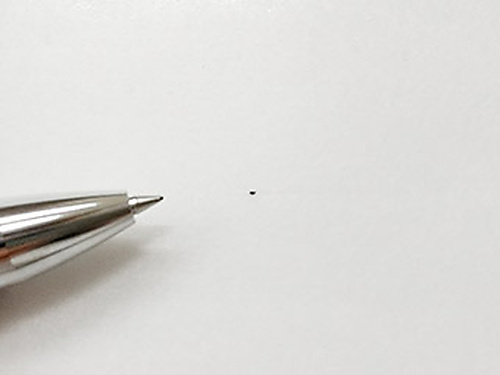

アレンジルーバー基材のシミ

素材の製造工程上、写真のよう染みこんだ汚れがある場合がございますが、概ね1mm以下のドットが片面当たり2~3個程度までは出荷対象とさせていただいておりますので、何卒ご了承ください。

写真のドットは横幅1mmです。

本製品は吹出し口脇に固定ベースを貼り付け可能な平らな面があれば取付・ご使用可能ですが、 特殊な形状のエアコンに対しましては、サイト上の説明が不足している場合がございます。
従いましてご購入後に万一取付・ご使用が困難な場合はご返品を承りますのでご連絡ください。

風向板仕様比較表へ
