HOME > 商品特集TOP >

ウェーブルーバー特集2(EXベース詳細)

825

ウェーブルーバーEXベース仕様 概要

ウェーブルーバーEXベース 概要

このページは、ウェーブルーバー(標準仕様)とEXベース仕様の比較ページです。
ウェーブルーバーの基本機能等は、ウェーブルーバー製品情報ページをご覧ください。

壁掛形や天吊り形など様々なタイプのエアコンに対応するルーバーもございます。

標準仕様とEXベース仕様の比較

1)標準仕様とEXベース仕様の違い

エアコンに取付ける部品以外はすべて同じ仕様です。(→PDFで見る

uriba.jp特別付属品(逆流防止シート・結露防止シート)も両タイプとも付属しております。

アーム固定具貼付位置)

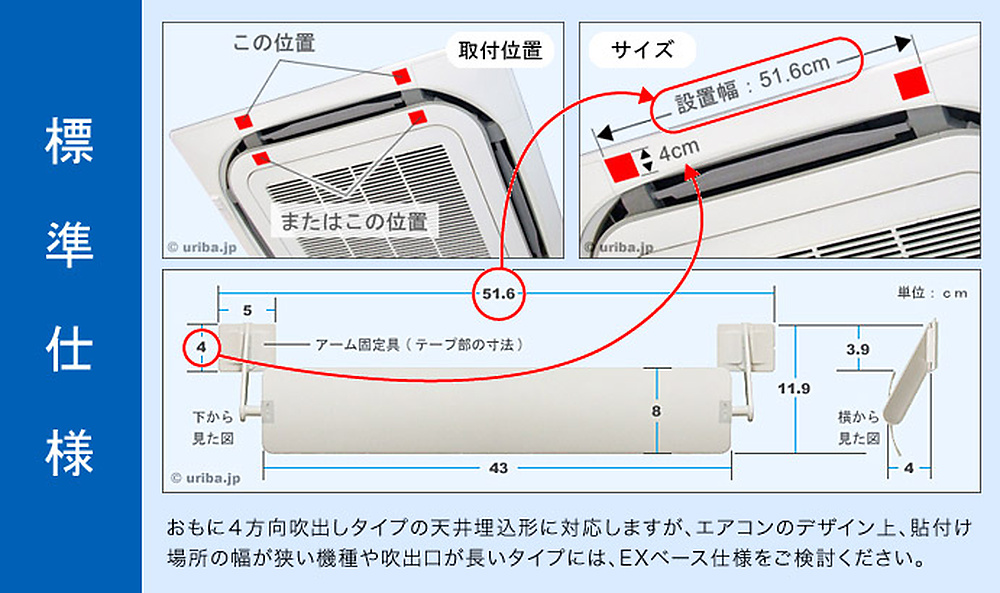

ウェーブルーバー標準仕様のサイズ

>>標準仕様・取付可能機種

EXベース貼付位置)

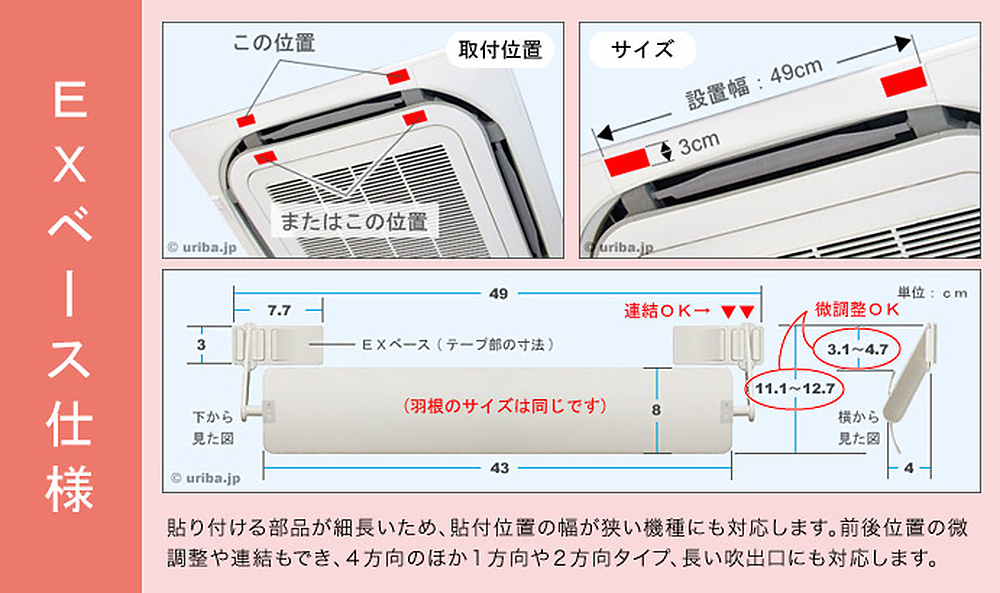

ウェーブルーバーEXベース仕様のサイズ

>>EXベース仕様・取付可能機種サイズの違い微調整機能連結機能

EXベースの特徴その1-サイズ

2)様々なエアコンに適合するサイズに(その1)

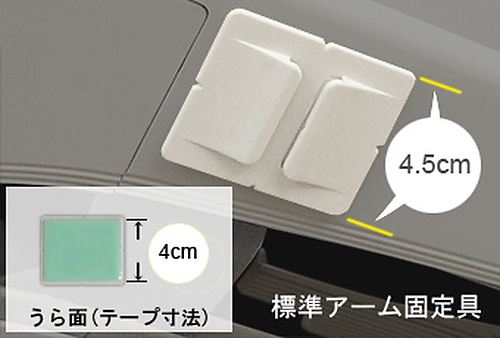

標準アーム固定具 写真

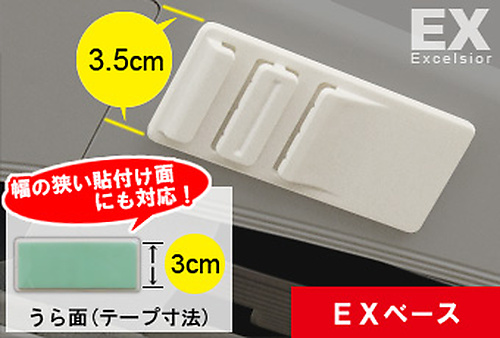

EXベース 写真

EXベースは標準のアーム固定具と比べて細長い形状になっており、貼付け面の幅が狭いエアコンにも対応しました。細い分長くなっているため、テープ面積は大きくなっています。

3)様々なエアコンに適合するサイズに(その2)

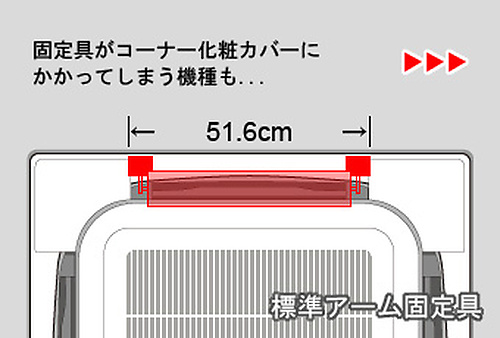

標準アーム固定具 設置幅の図

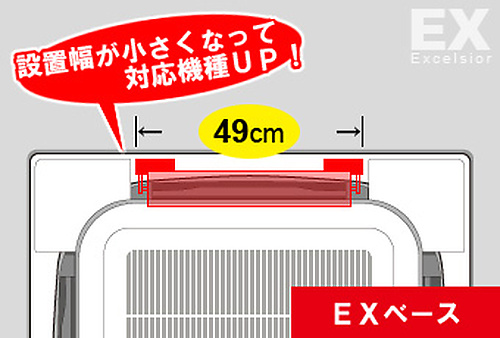

EXベース 設置幅の図

コーナー化粧カバーに固定具がかかってしまうとメンテナンスの際の開閉が困難でしたが、設置幅を小さくすることで問題を解消しました。(ルーバーのサイズは同じです)

EXベースの特徴その2-微調整機能

4)設置後の前後位置調整が可能

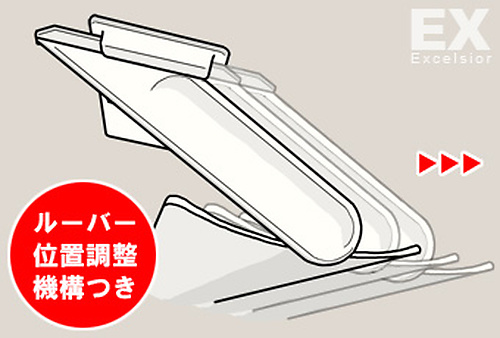

EXベース 位置調整の図

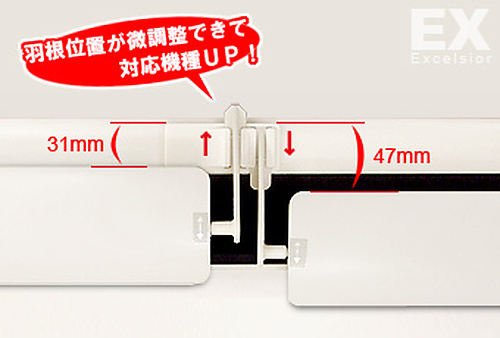

EXベース 位置調整 写真

EXベースでは、ウェーブルーバーの前後位置微調整が可能となり、天井カセット4方向のほか、2方向、1方向タイプなどの多くの機種に対応可能になりました。

EXベースの特徴その3-連結機能

5)連結機能でスッキリ取り付け

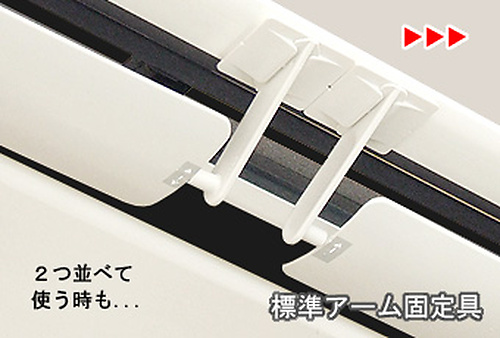

標準アーム固定具 並べて使用

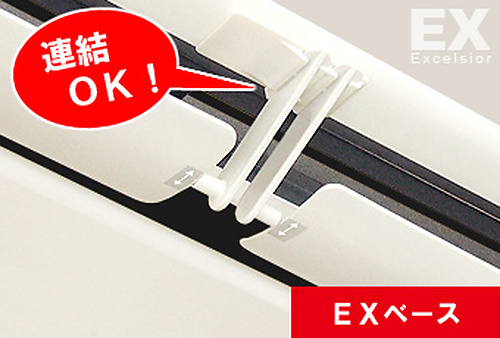

EXベース 連結使用

吹出し口の長い機種の場合ウェーブルーバーを複数個並べて使用しますが、EXベースでは連結も可能になりました。

ウェーブルーバーEXベース仕様・取付可能機種

6)EXベースで天井埋込カセット形全タイプ対応

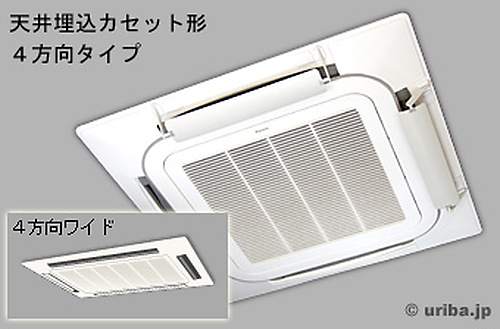

ウェーブルーバーEXベース仕様 対応機種1

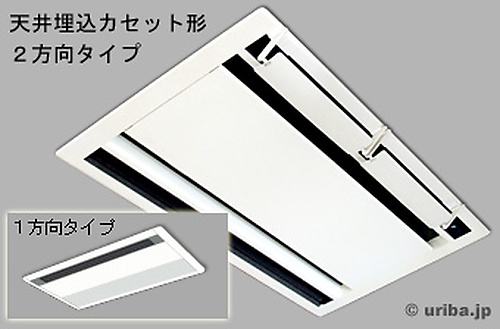

ウェーブルーバーEXベース仕様 対応機種2

>>標準仕様との違い →PDF

7)ウェーブルーバーEXベース仕様・寸法図

エアコンの「メーカー」「新旧」「型式」などの条件なしで取付OK!

上写真のタイプでの位置にEXベースを貼付けられる機種は、取付可能です。

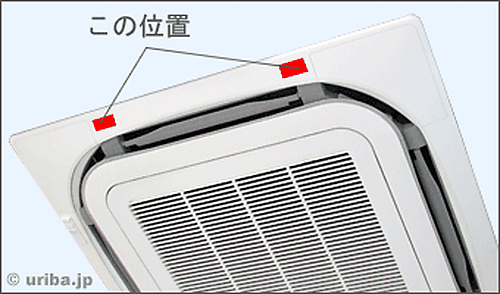

ウェーブルーバー 取付位置

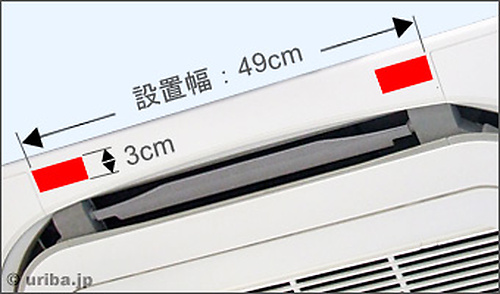

ウェーブルーバー 取付寸法

吹出し口が長い機種は、長さ分ウェーブルーバーを連結して取付けます。

ご導入事例でチェック(写真付)

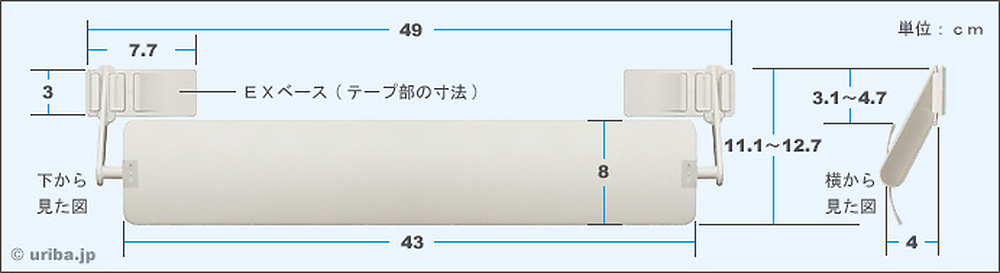

ウェーブルーバー(EXベース仕様)寸法図

ウェーブルーバーEXベース仕様 寸法図

大型ルーバー仕様のエアコンでは、エアコンのルーバーと本製品のアームが干渉し、取り付けられません。下記の型紙をお試しいただき、多機種対応タイプを併せてご検討ください。

取付イメージ確認用型紙

壁掛形や天吊り形など様々なタイプのエアコンに対応するルーバーもございます。

ラインアップ・ご注文・仕様

ウェーブルーバー(標準・EX)のご注文はこちら

風向板仕様比較表へ
