アシスト・ルーバー®を取付可能なエアコン・取付方法

805

エアコン風対策製品ラインアップへアシスト・ルーバー製品情報ウェーブルーバー製品情報へアレンジ・ルーバー製品情報へ室外機ルーバー製品情報へ

アシストルーバー タイトル

アシスト・ルーバー・逆流防止・左右整流・結露防止・マルチ気流・風向きスライド固定・引掛固定方式
登録商標第5636628号/登録意匠第1481911号/登録実用新案第3214409号

特集インデックス特集インデックス特集インデックス特集インデックス特集インデックス

取付可能なエアコン・取付方法概要

アシスト・ルーバー対応機種、ベース貼り付け位置

このページは、通常タイプの取付情報ページです。
製品の基本機能や効果は、製品情報をご覧ください。

1)様々なタイプのエアコンに、工事不要で簡単設置

通常の固定方式

固定ベース写真

↓このページでご紹介↓

引っ掛け固定式

ハンガーベース写真

ハンガーベース取付情報へ

アシスト・ルーバーを取付可能なエアコン・寸法図

2)標準サイズ(羽根幅52cm)

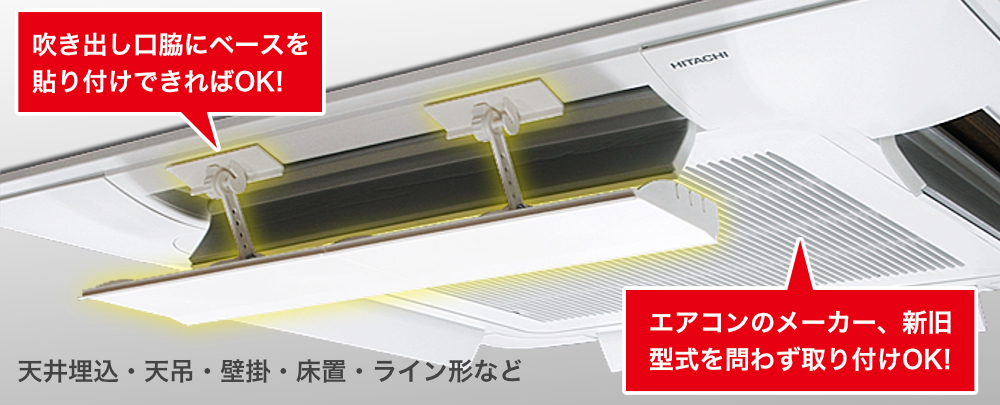

エアコンの「メーカー」「新旧」「型式」などの条件なしで取付OK!

業務用・家庭用問わずの位置に「固定ベース」を貼付けられる平らな面があれば取付可能です。
吹き出し口が長いエアコンには、長さに合わせて複数個並べて取り付けます。

アシストルーバー対応機種・ベース貼付け位置

寸法図

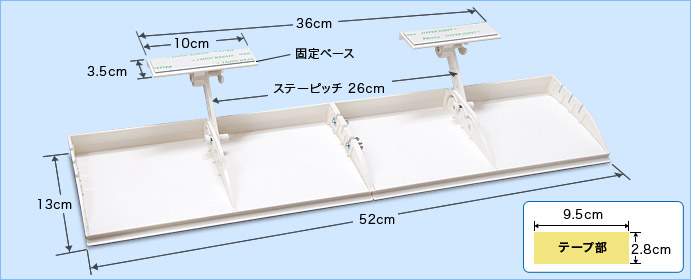

アシストルーバー 寸法図

3)カスタム80(羽根幅78cm)

吹き出し口が60~80cm程度のエアコンにおすすめ

80cmを超える吹き出し口には、複数個並べてご使用ください。(標準を2個、標準+カスタム80など)

カスタム80をおすすめするエアコン

寸法図

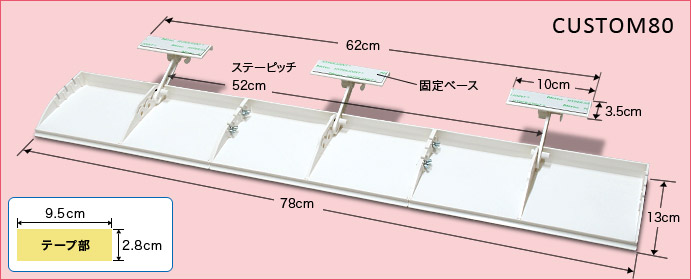

カスタム80寸法図

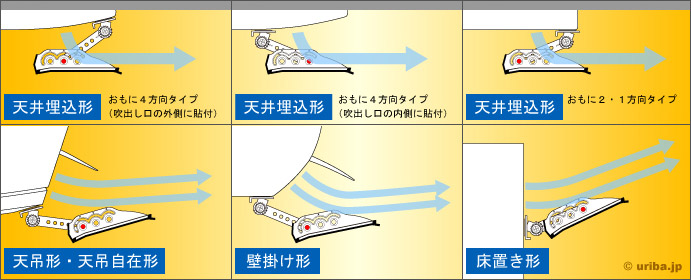

4)エアコンのタイプ別 設置角度例

>>PDF設置図面・可動範囲図

(ステー取り付け部分の断面図)

アシストルーバー 設置角度例

天井埋込形には引っ掛け固定も

天井埋込形エアコンには、引っ掛けて固定するハンガーベース仕様もございます。
「カーブ」「段差」などで固定ベースが貼り付けができない場合や、テープ類の貼り付けができない物件などにも対応可能です。

そのまま差込み可能な引っ掛け固定式も

取付方法1 業務用天井埋込形エアコン

5)天井埋込形エアコンへの取付方法

動画で解説

取付例は4方向カセット型(1・2方向やライン形も同様です)
動画のアシスト・ルーバーは旧タイプですが、取付方法は同じです。

ムービープレイメージ

動画が見られない場合はこちら

取り付け手順

アシストルーバー取付方法1

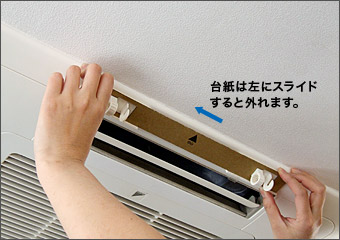

1.貼付面清掃後、固定ベースを貼り付けます。

アシストルーバー 取付方法2

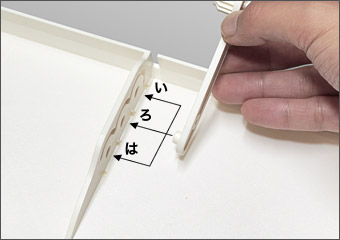

2.説明書の図を参考にステーを取り付けます。

アシストルーバー取付方法3

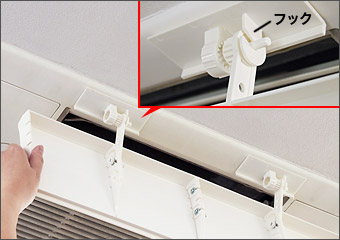

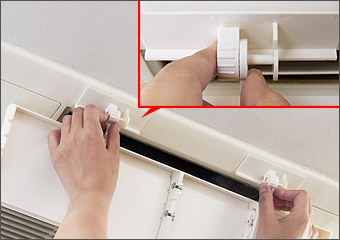

3.ステーを固定ベースのフックにかけます。

アシストルーバー 取付方法4

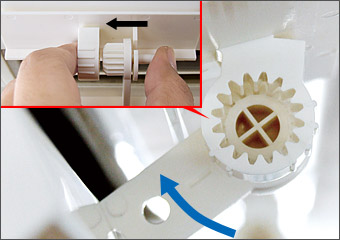

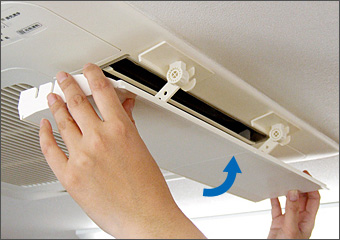

4.説明書の図を参考に角度を合わせます。

アシストルーバー 取付方法5

5.左右のステーをスライドしてロックします。

アシストルーバー 取付方法6

6.セーフティコード取付け、風向調整します。

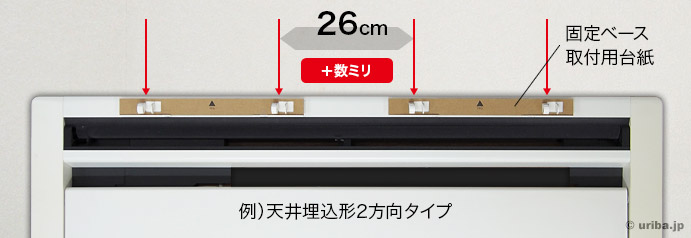

6)アシスト・ルーバーを並べて取り付ける方法

固定ベースのピッチは、芯-芯で26cmです。
2個目を取り付ける場合、26cm+数mmの場所に次のベース位置を合わせます。

2個並べて取り付ける場合の寸法

図や写真で取付方法を詳しく解説した取扱説明書つきです。
ご購入者様向け設置マニュアル動画もご用意しております。

取付方法2 家庭用壁掛形エアコン

7)壁掛形エアコンへの取付方法

動画で解説

取付例は壁掛形(業務用や天吊り型や天吊り自在型も同様です)
動画のアシスト・ルーバーは旧タイプですが、取付方法は同じです。

ムービープレイメージ

動画が見られない場合はこちら

取り付け手順

アシストルーバー取付方法1

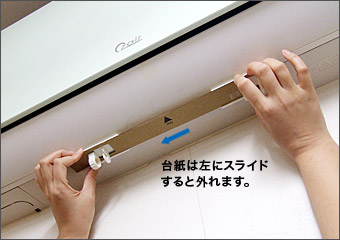

1.貼付面清掃後、固定ベースを取り付けます。

アシストルーバー 取付方法2

2.説明書の図を参考にステーを取り付けます。

アシストルーバー取付方法3

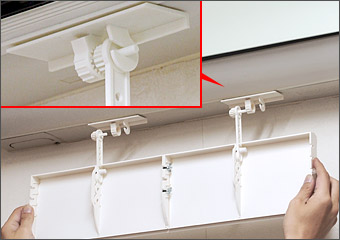

3.ステーを固定ベースのフックにかけます。

アシストルーバー 取付方法4

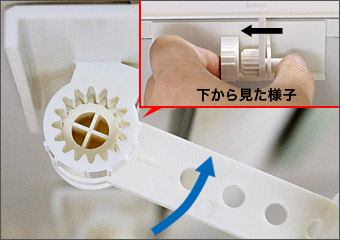

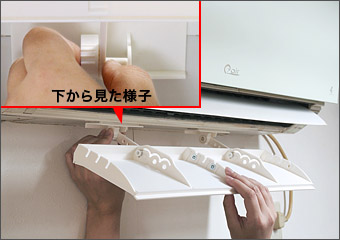

4.説明書の図を参考に角度を合わせます。

アシストルーバー 取付方法5

5.左右のステーをスライドしてロックします。

アシストルーバー 取付方法6

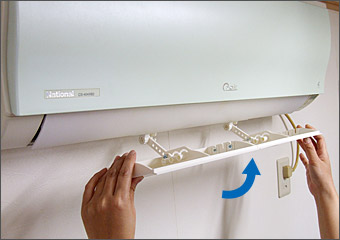

6.セーフティコード取付け、風向調整します。

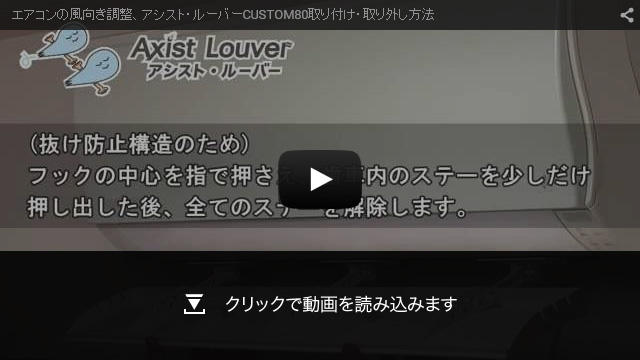

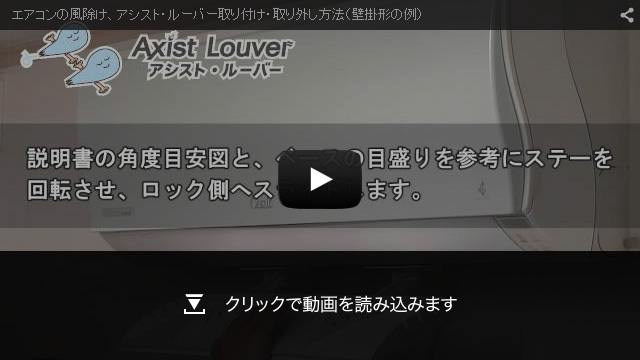

8)カスタム80の取付方法動画

カスタム80専用台紙(プラシート)で取り付けます。
動画の例は壁掛形ですが、天井埋込形の場合も同じ要領です。

ムービープレイメージ

動画が見られない場合はこちら

図や写真で取付方法を詳しく解説した取扱説明書つきです。
ご購入者様向け設置マニュアル動画もご用意しております。

風向板仕様比較表へ
