アシスト・ルーバー®サマリー｜整流つき風よけルーバーまとめノート

逆流防止・左右整流・結露防止・マルチ気流・風向きスライド固定方式・引掛固定方式
登録商標第5636628号/登録意匠第1481911号/登録実用新案第3214409号

アシスト・ルーバー製品情報まとめページ

このページはアシスト・ルーバーのサマリーページです。さらに詳細は下記のページをご覧ください。

このページの目次です
*****
・アシスト・ルーバーとは
・ノート：問題編（空調の仕組み）
・ノート：解決編（整流機能とは）
・ノート：その他の主な特徴
・製品情報（種類と選び方）
・取付情報（貼り付け式）
・取付情報（引っ掛け式）

アシスト・ルーバーとは

こんな時にアシスト・ルーバー

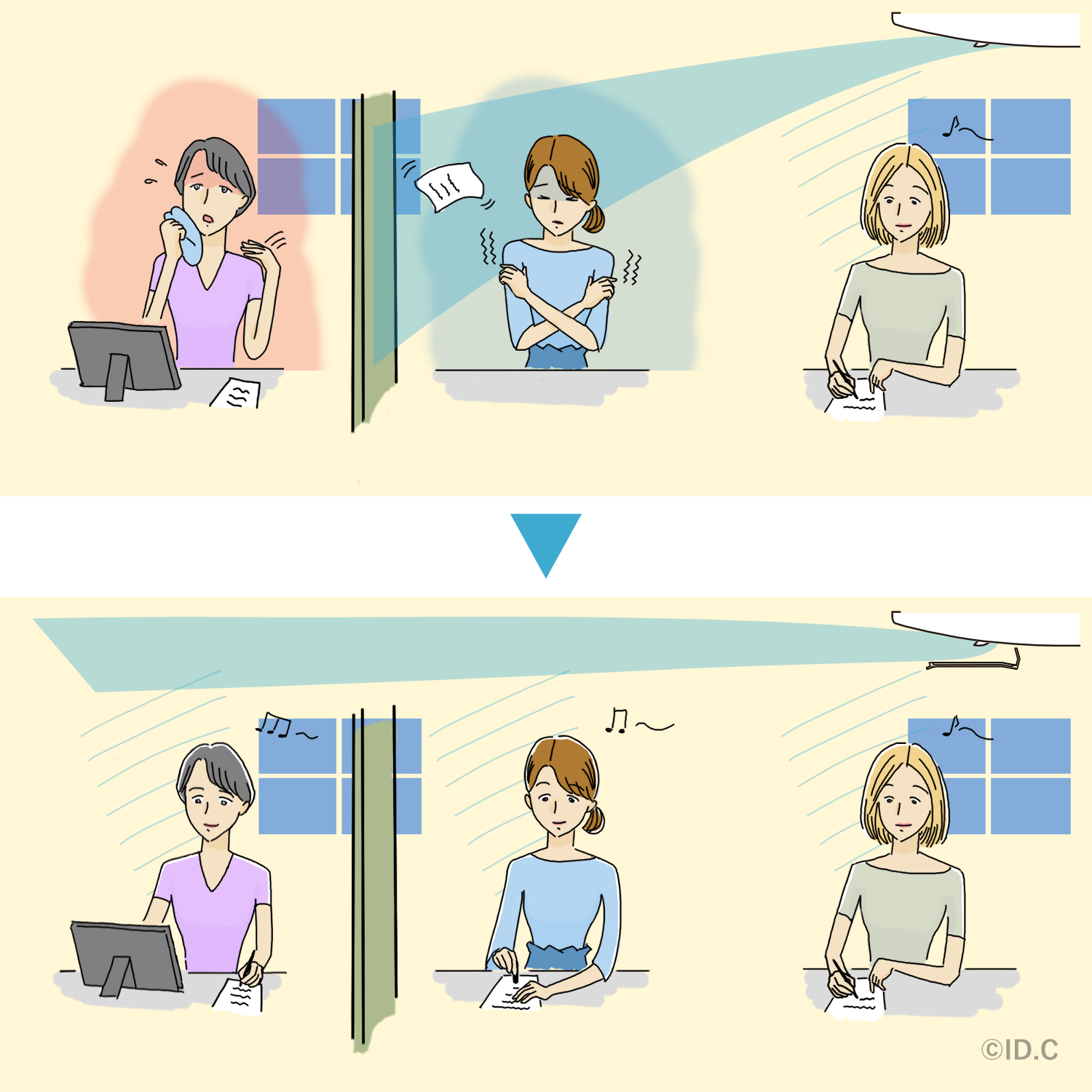

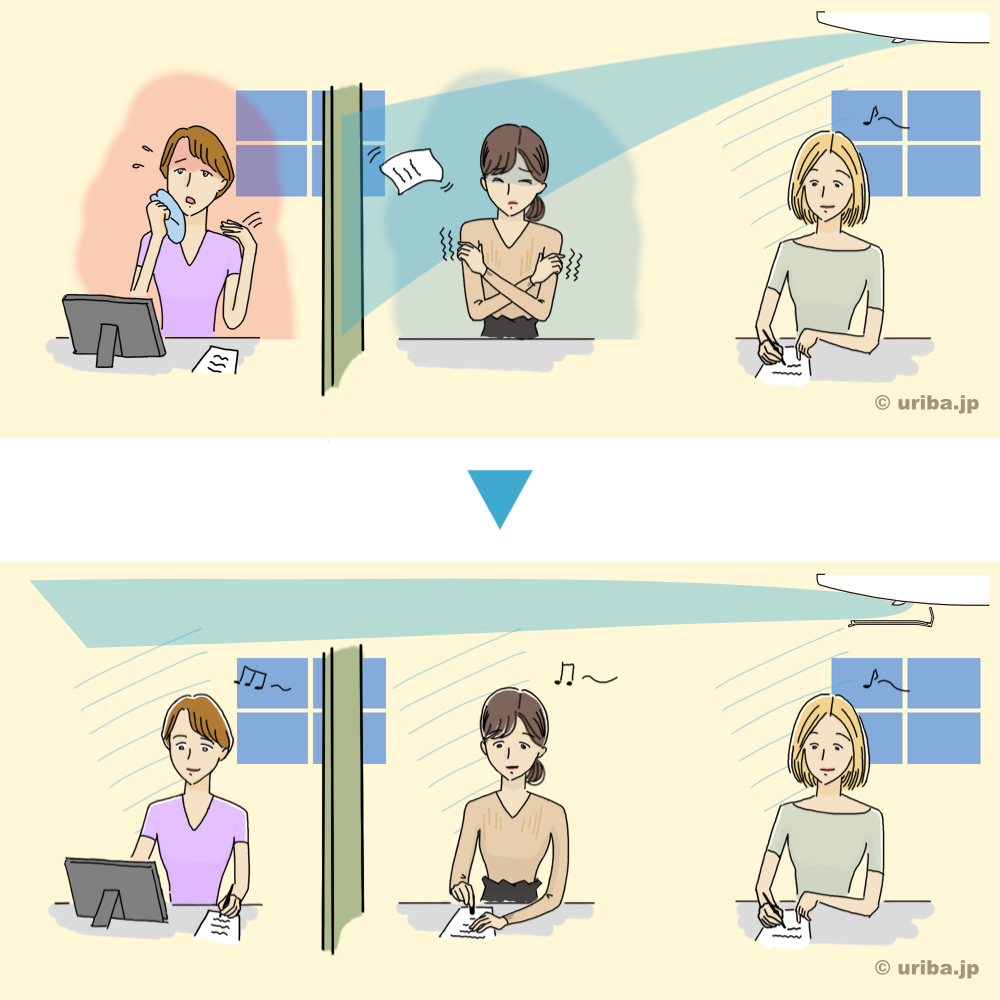

同じ部屋なのに、寒い席、暑い席があります

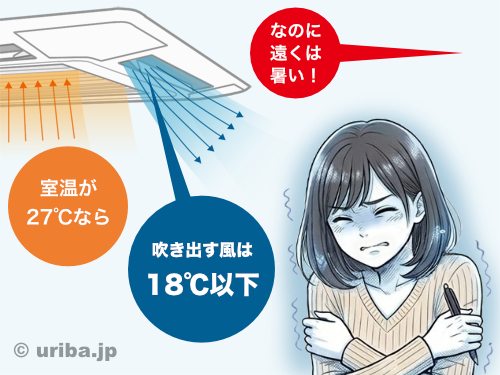

エアコンの直風は、席によって体感温度を大きく変えてしまいます。特にオフィスや店舗では自由に席を変わることもできず、温度を変えれば周りの人が不快になることも…。

エアコン効きすぎの席…あるよね😔

直風って設定温度よりずっと冷た
かったり熱かったりして…しかも
カサカサになりますよね😔

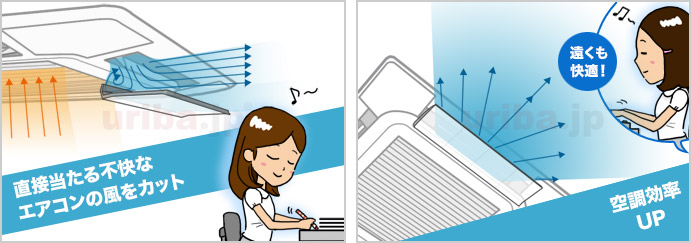

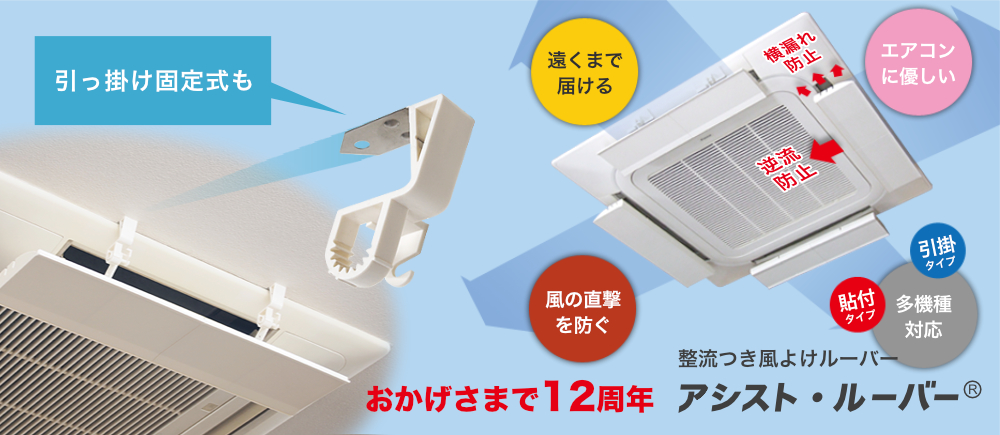

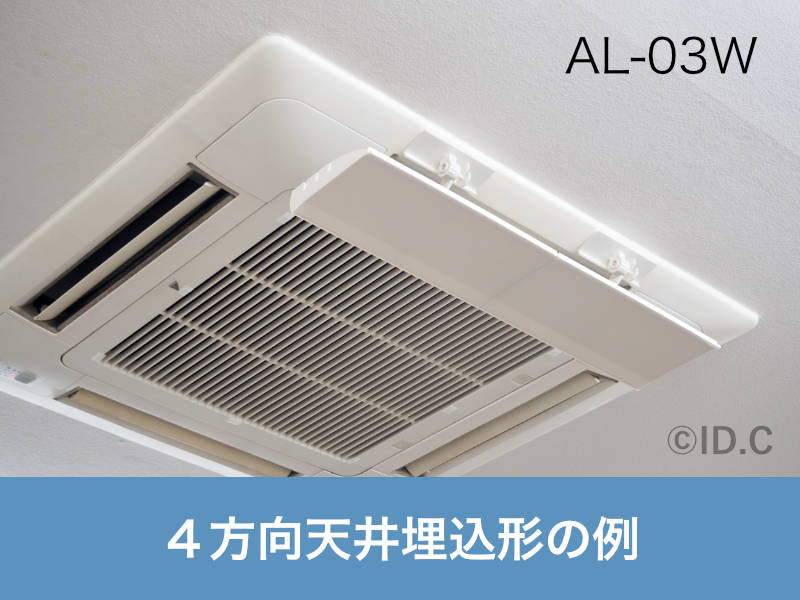

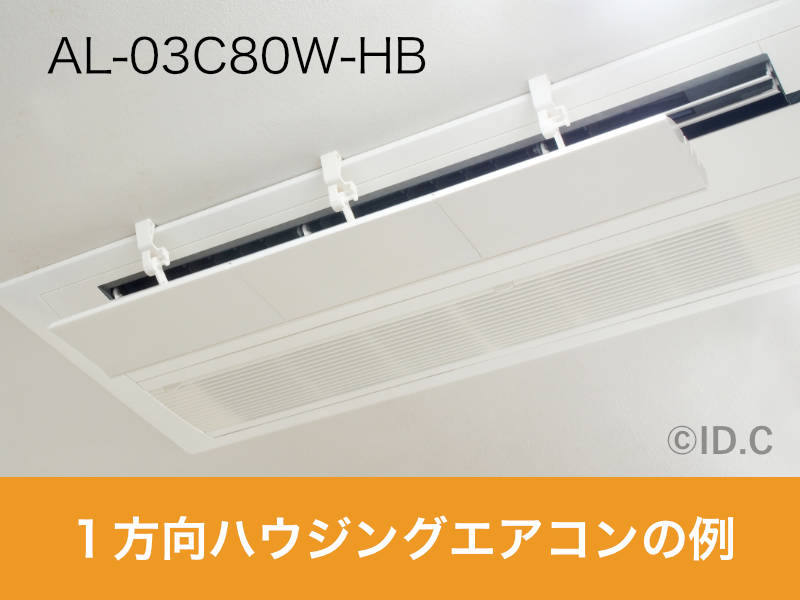

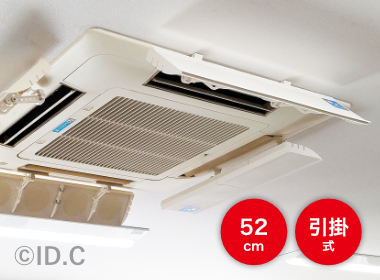

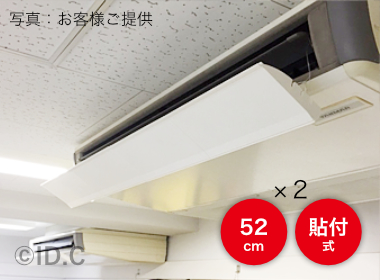

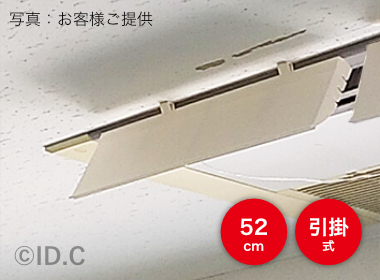

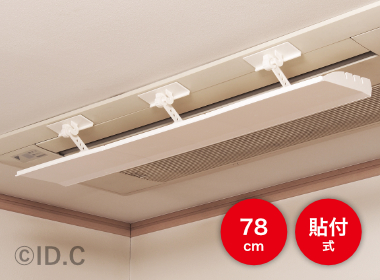

アシスト・ルーバー概要・設置例

アシスト・ルーバーは風の流れを整えつつ下向きの風を遮ることで、このお悩みをより効果的に改善します。

横幅と取付方式で全４タイプです

アシスト・ルーバーの効果と特徴

アシスト・ルーバーは、下向きの風の流れをカットして直接当たる冷房の寒さや暖房の熱さを解消し、効きが悪い場所の空調改善もできる「整流つき風よけルーバー」です。

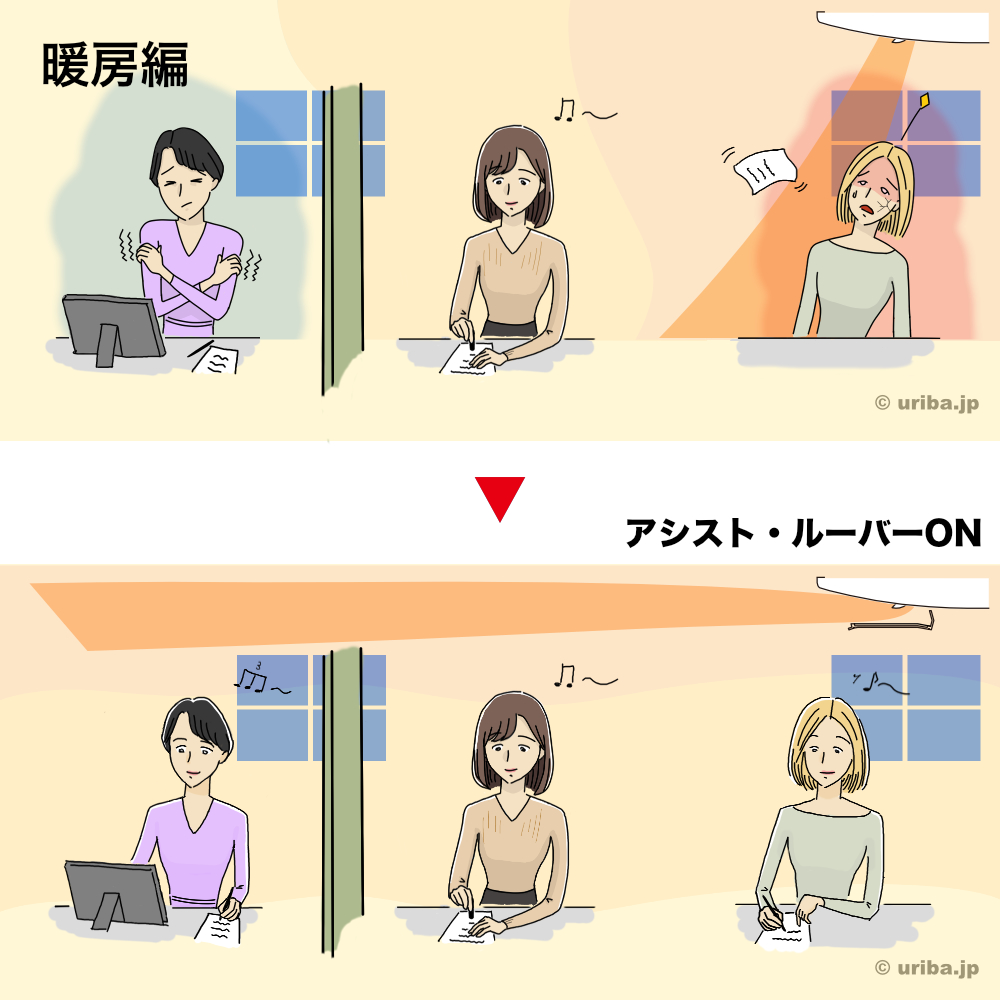

冷暖房の風よけ効果

クリックで冷房編←→暖房編

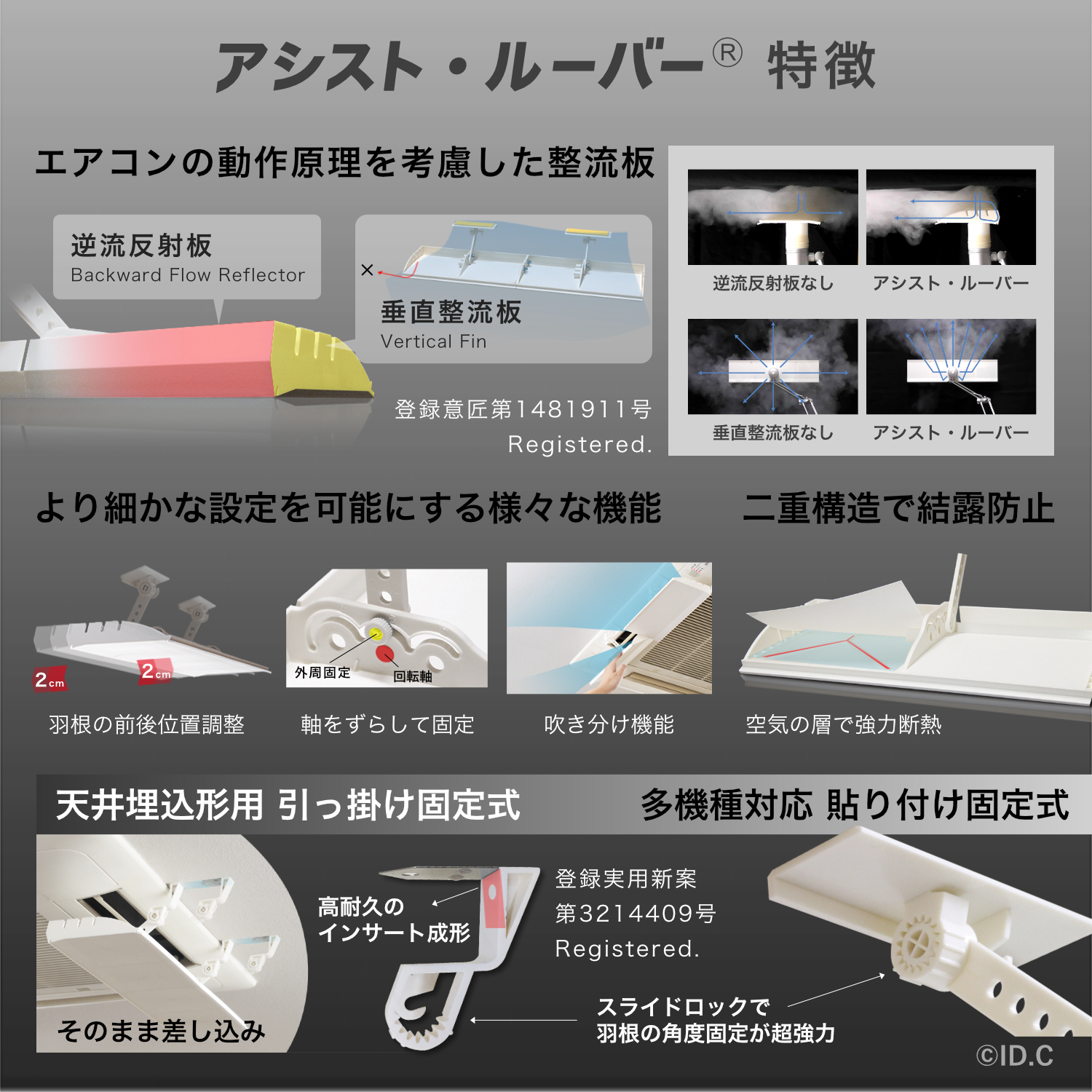

特徴まとめ

クリックで拡大

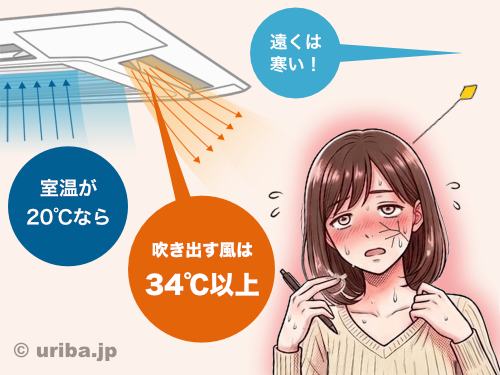

暖房は下向きが効率的ですが、人がいる空間では直風の不快感や乾燥が気になるもの。そんな時は、暖房時でも「風よけ気流」がおすすめです。

風よけ効果の風速テストはこちら

直風エリアとオフィス家具の先とで8℃の温度差がある環境にてテストを行い、1℃以下まで均一化する性能を確認しています。→テスト結果のグラフはこちら

アシスト・ルーバーの整流機能概要

整流機能とは、エアコン付近での無秩序な風の拡散による空調機能の不具合や空調能力の低下を抑制する機能です。これにより風よけをしつつ、風を効率よく部屋に送り出します。

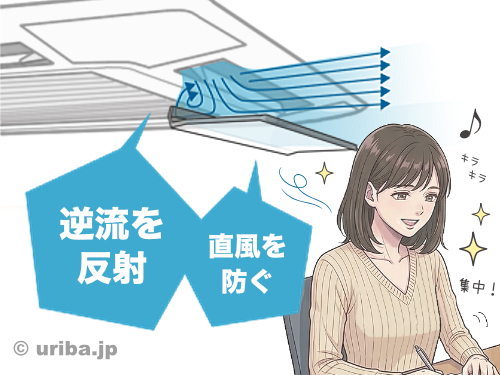

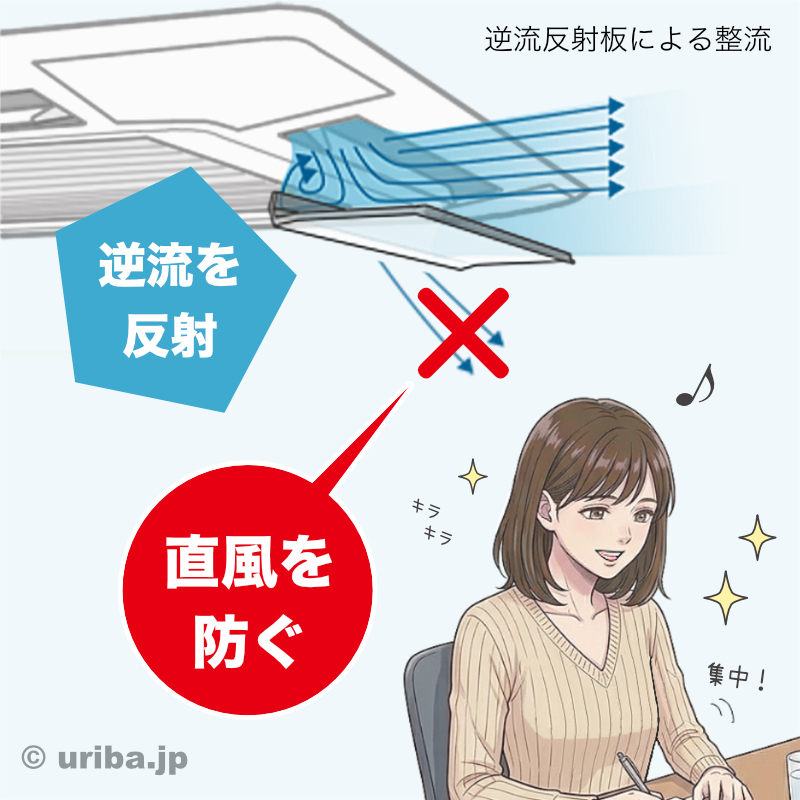

逆流反射板による整流

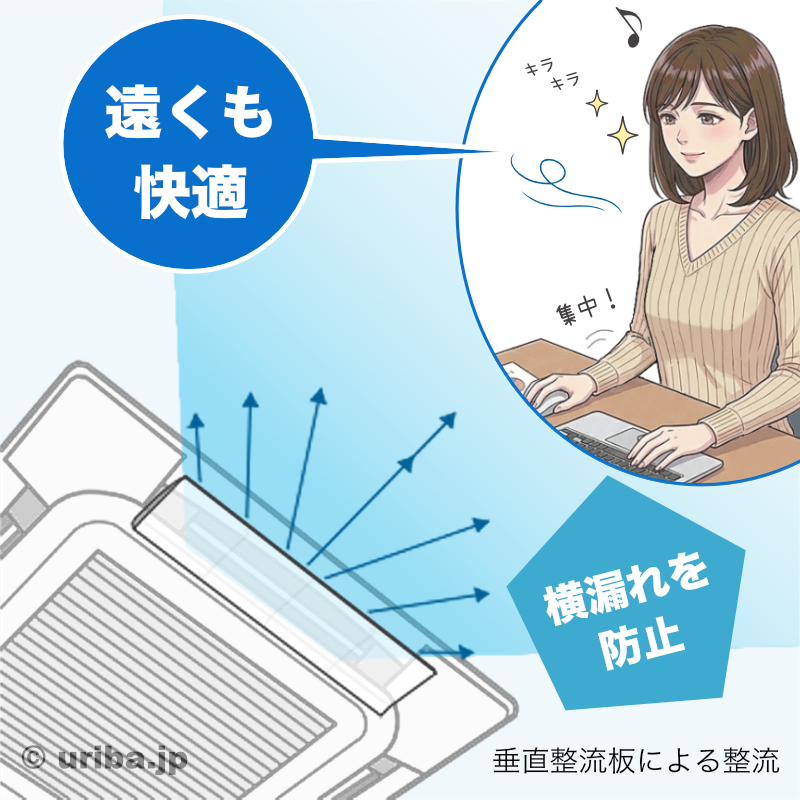

垂直整流板による整流

これであの直風から解放される？

冷房の直風を解消し、乾燥した
風や暖房の直撃も防ぎます

でも私の周りの人はどうなるの？

エリア別に風よけできて、整流
効果で周囲も快適ですよ

ノートはクリックすると開きます

ノート（空調の仕組み） ("クリック")

ノート：問題編（空調の仕組み）

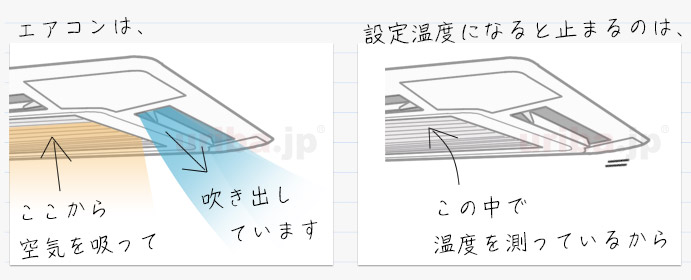

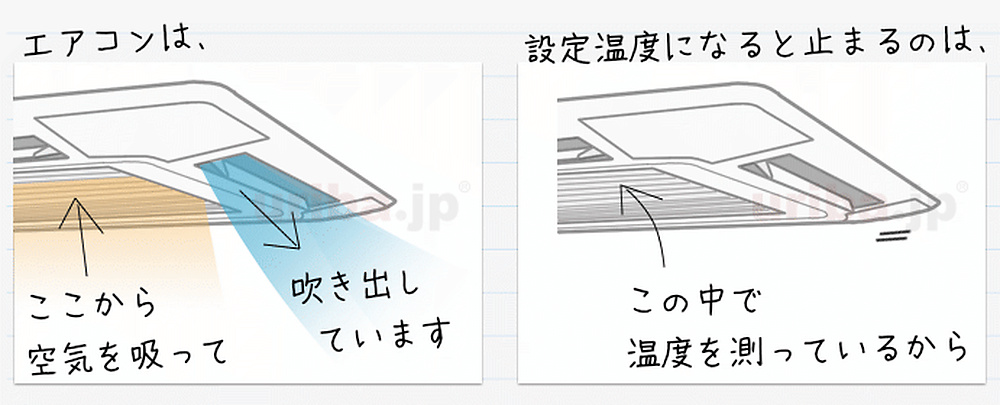

1）エアコンの動作

室温センサーを別に備えている場合を除く

温度で運転する強さを決めるのね

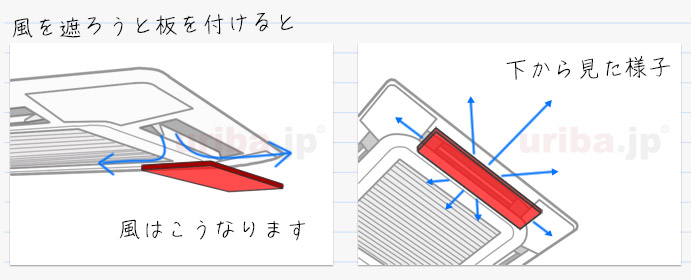

2）エアコンの風を遮るということ

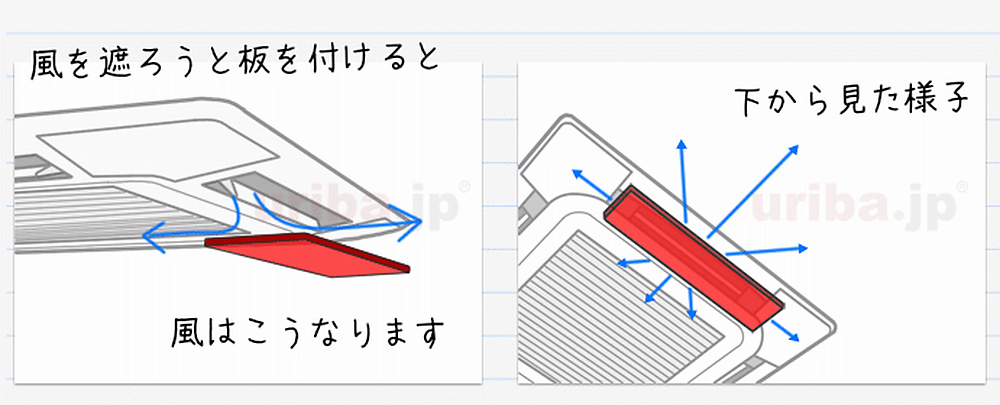

遮風板設置時の気流イメージ

風を板に当てると散らばるって事？

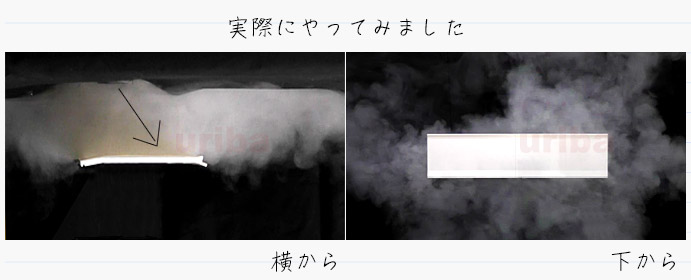

実際の風の流れを煙試験で確認

開発中のテスト写真（整流板なし）

風の向きが無くなっちゃうんだ…

煙試験の詳細をご確認ください

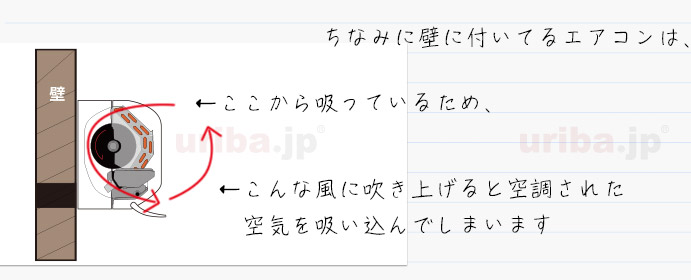

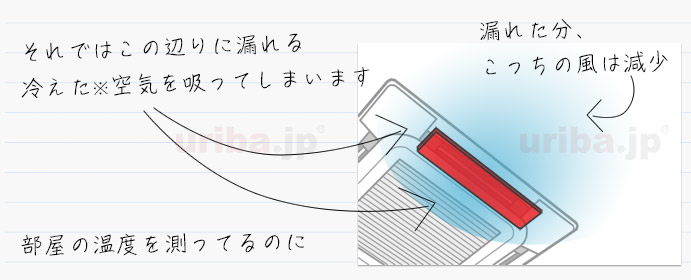

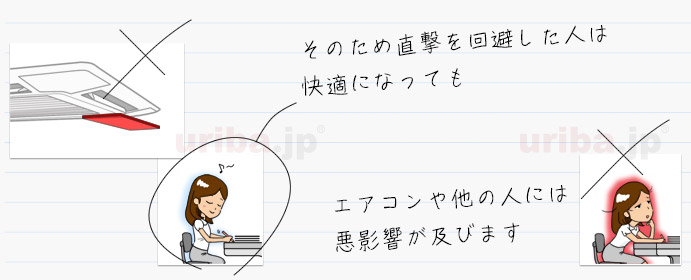

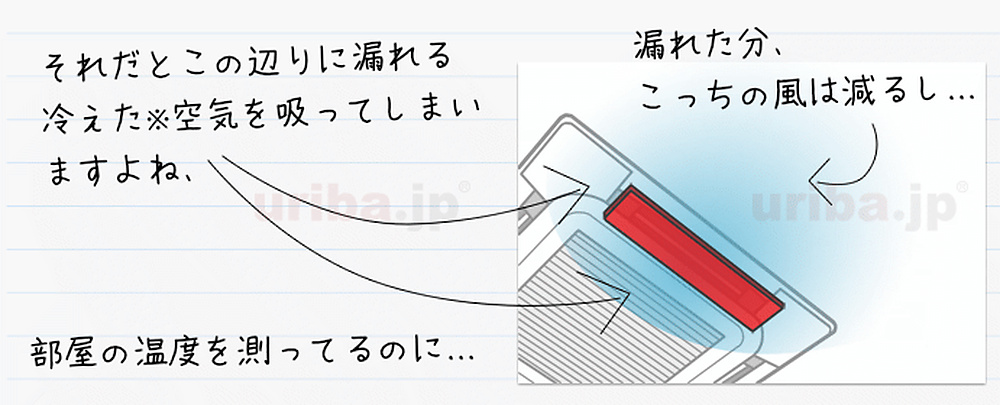

3）風向変更板が障害物に？

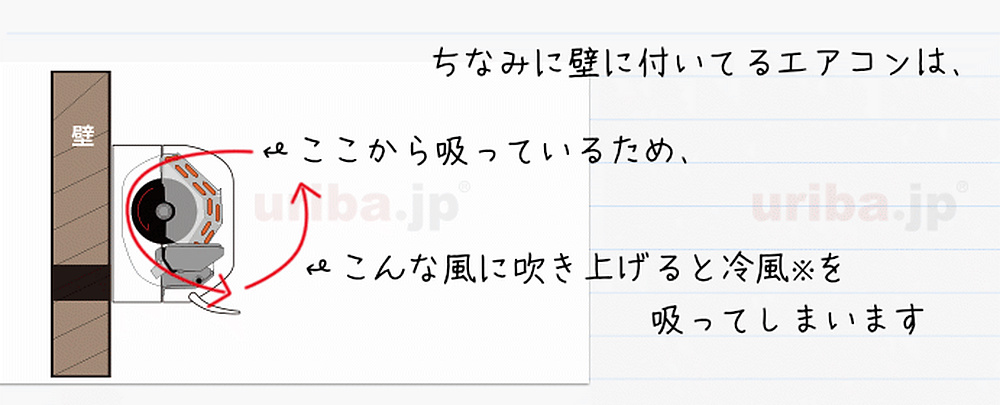

遮風板設置時の風漏れイメージ

※冷房の場合。（暖房の場合は暖められた空気）

冷やした風がそのまま入ってく😑

それがショートサーキット※です

※空気が吹き出し口と吸い込み口の短い範囲で循環する現象です

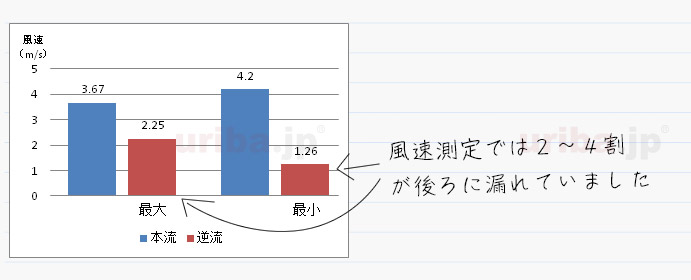

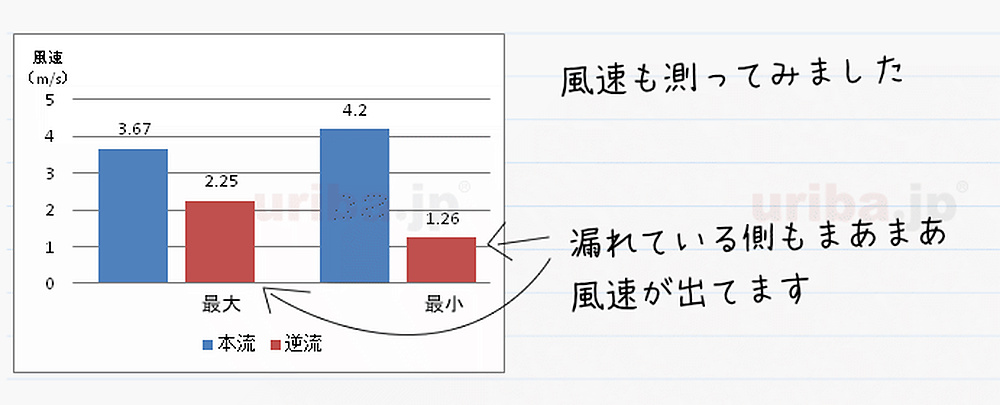

実際の風漏れを風速テストで確認

「本流」が部屋に吹く風だよね😑

逆流のイメージ画像もございます

「最大」はエアコンの風向設定が下向き、「最小」は上向きです。

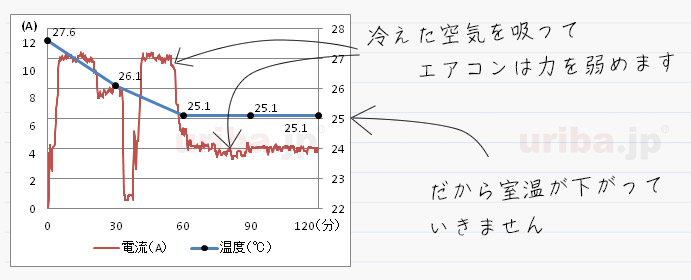

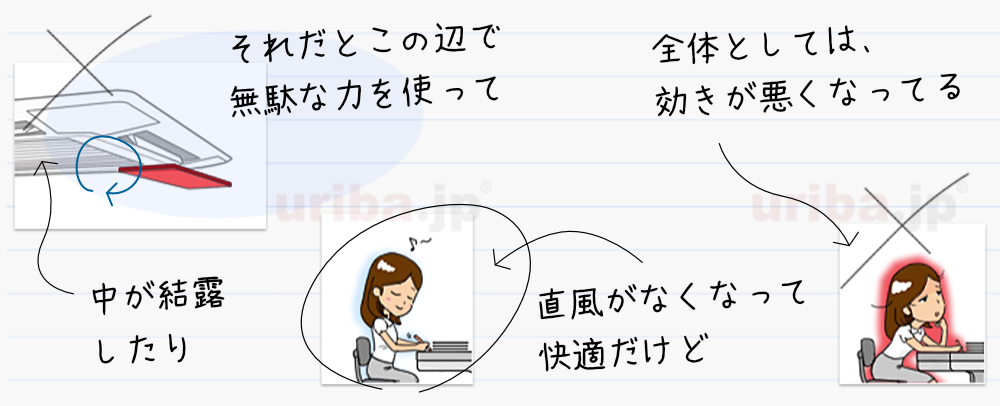

4）エアコンの動作を「見える化」

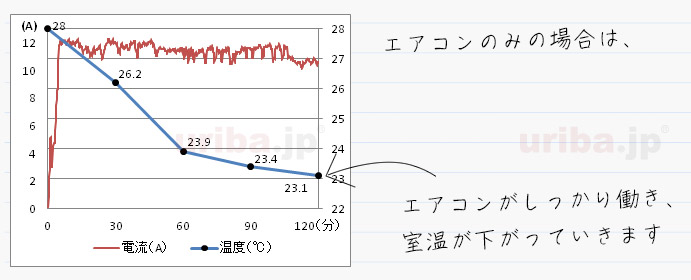

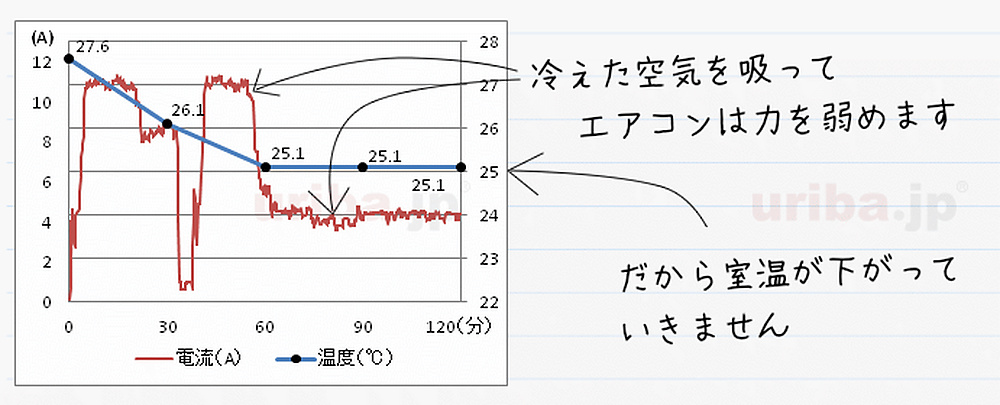

遮風板設置時の動作を運転電流で確認

※20℃設定で行ったテスト

力まで弱めちゃうんだね😭

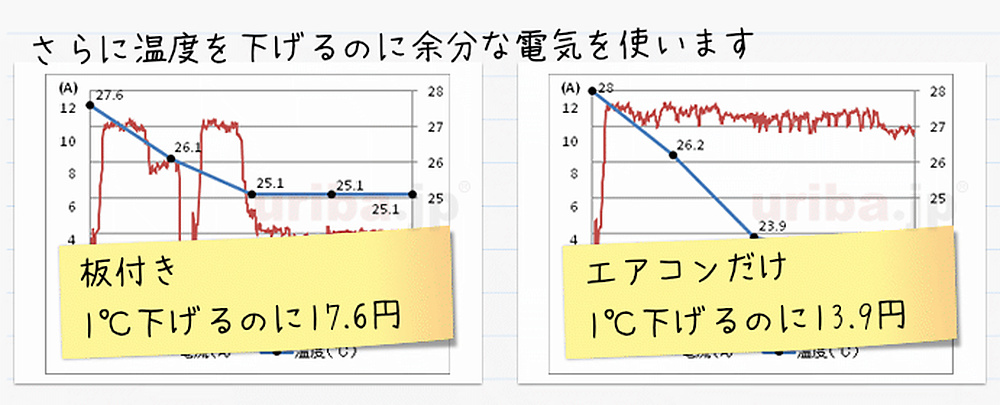

運転電流の比較データもあります

グラフの電気代をエアコンのみの場合と比較しますと、力を弱めた分、電気代は約15％安くなっていますが、エアコンの能力は約40％低下しています。（実測値に基づく試算）

15%引きで40%少ないお弁当？😱

しかもそれ、捨てているの😱

それもったいなすぎじゃない？😨

ノート（整流機能とは） ("クリック")

ノート：解決編（整流機能とは）

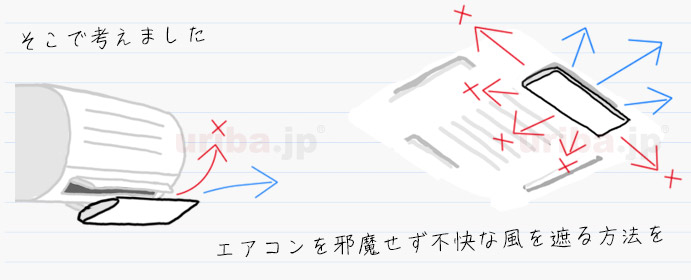

5）アシスト・ルーバーの開発

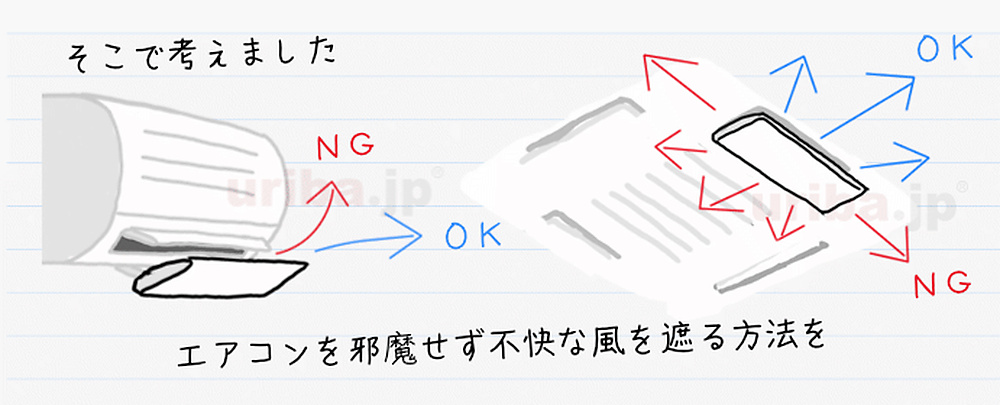

ショートサーキットを防ぐ気流イメージ

きっと風を拡散させたくないんだ😉

無秩序な拡散が問題なんです

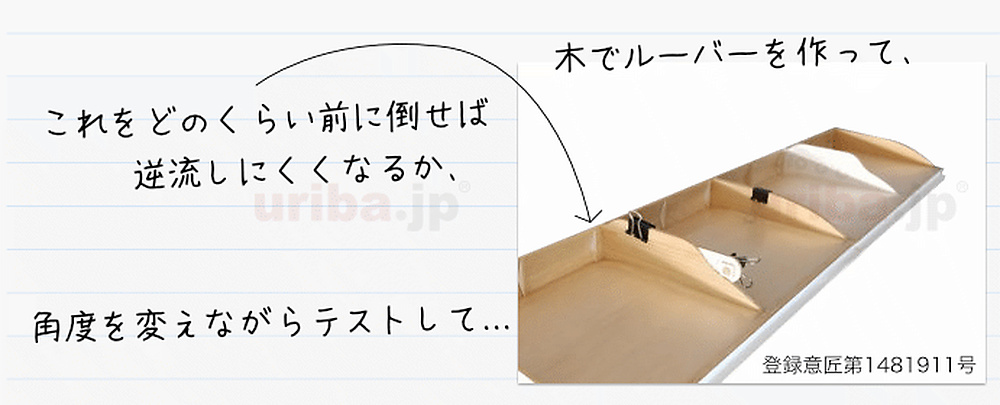

整流板を設計するための試作機によるテスト

テストと修正がその場でできるわね

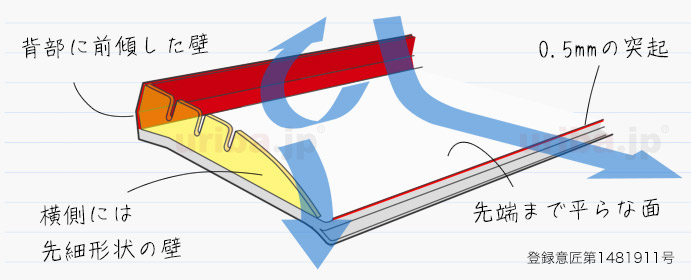

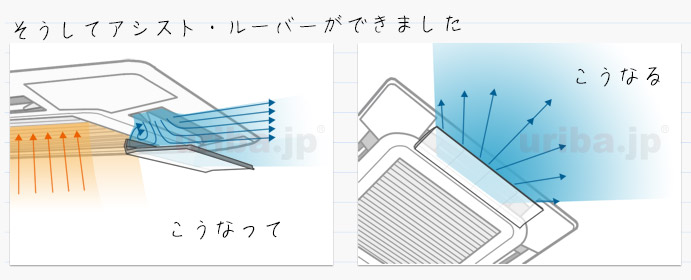

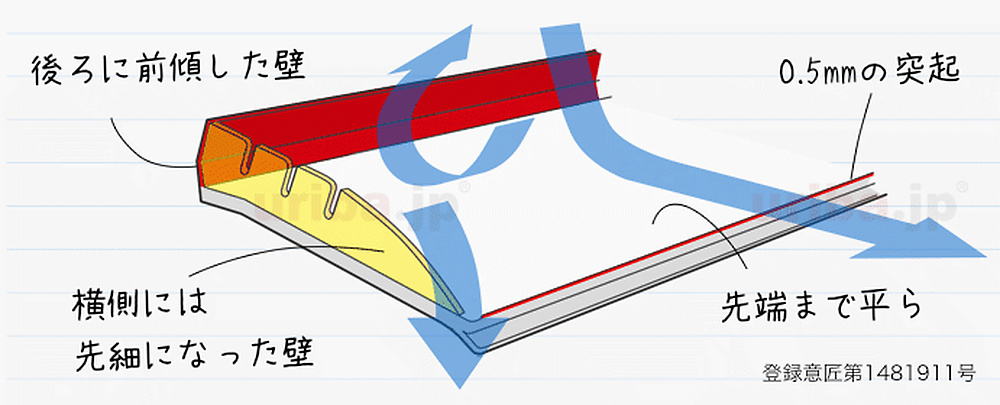

6）遮風板に当たる風を整流するということ

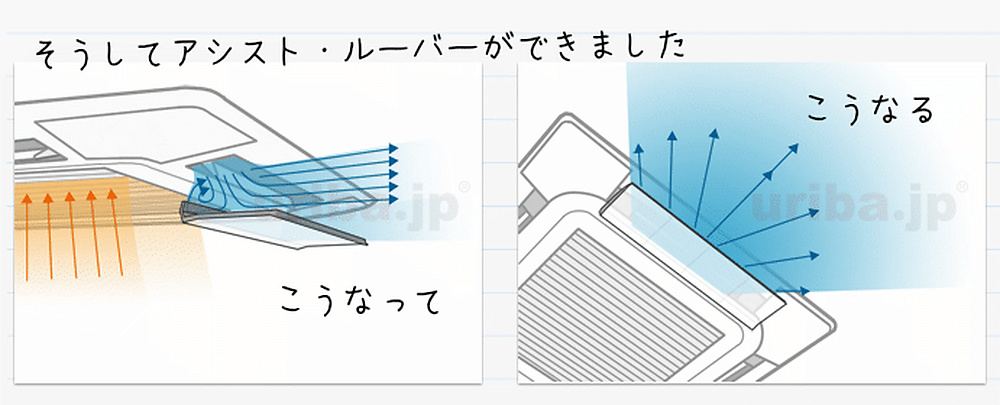

アシスト・ルーバーの気流イメージ

風をよける＆整えるって事か…🖊️

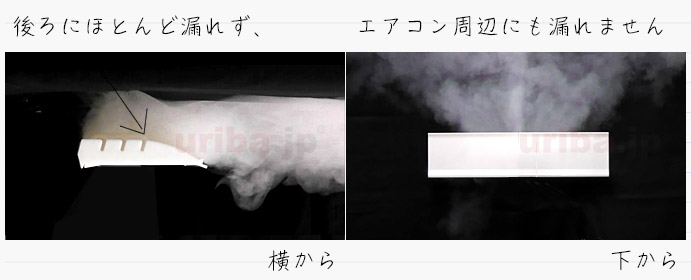

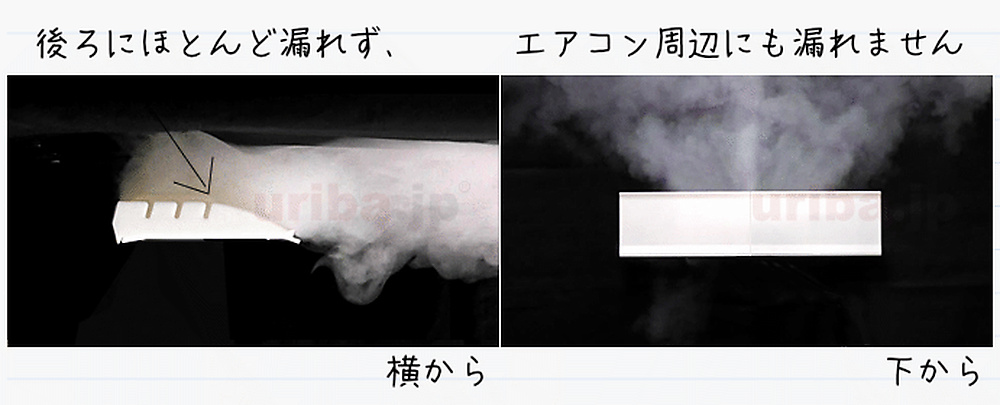

開発時の煙試験（気流の確認）の様子

あ、さっきと全然違う✨

7）アシスト・ルーバー使用時の動作

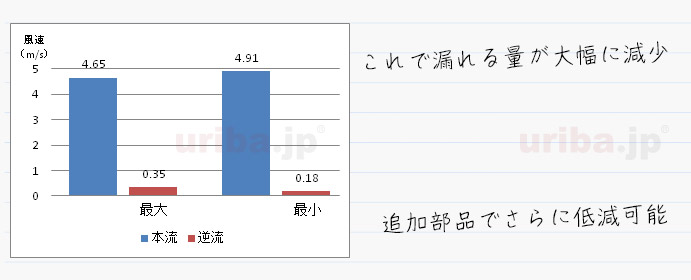

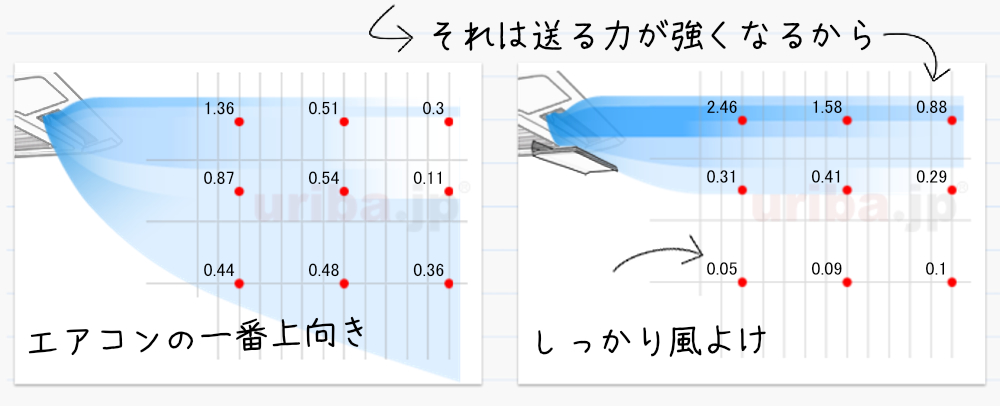

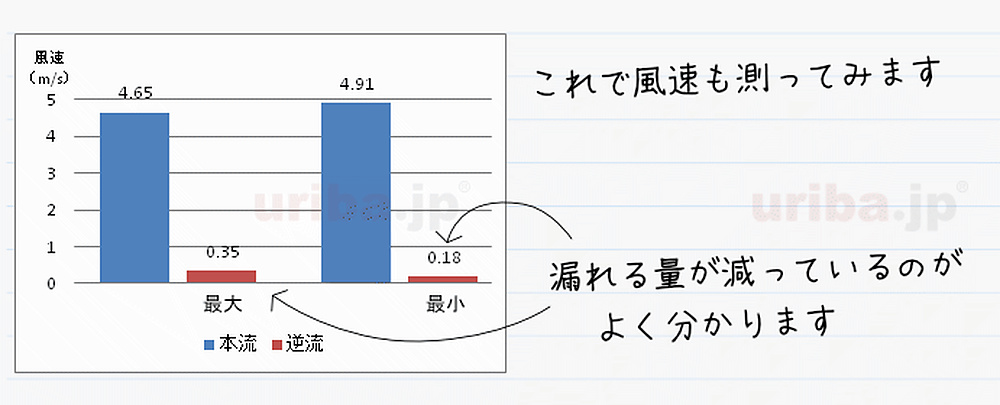

本流と逆流の量を風速テストで確認

さっきより風漏れが全然少ない😲

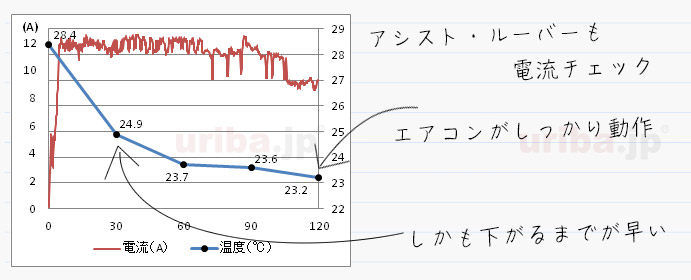

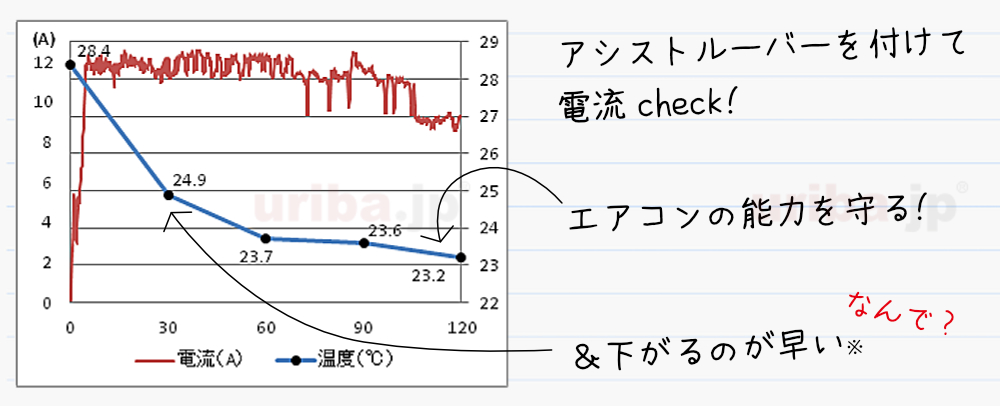

アシスト・ルーバー装着時のエアコンの運転電流と室温の変化

※20℃設定で行ったテスト
※室温：30㎡/書庫等が配置されたオフィス/壁際で測定

エアコンの能力も守るってコレね💡

気流の違いを動画でご覧ください↓

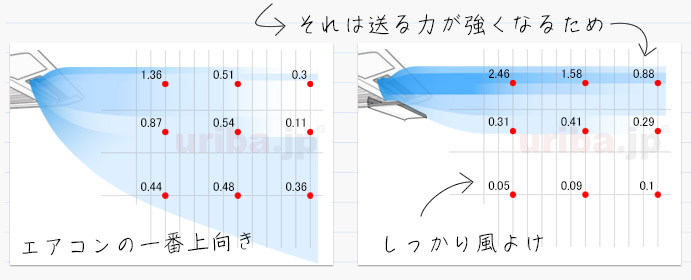

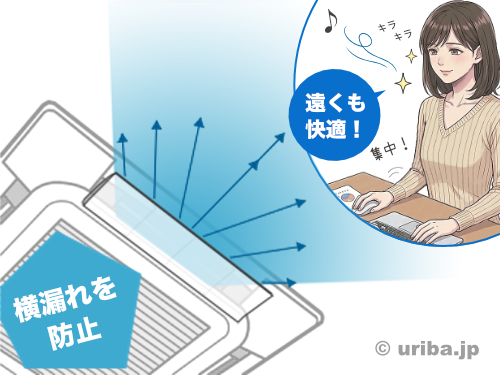

逆流や横漏れを抑えて上向きに絞ることで、天井沿いの風速が約2.5倍になり、遠くも快適にします。

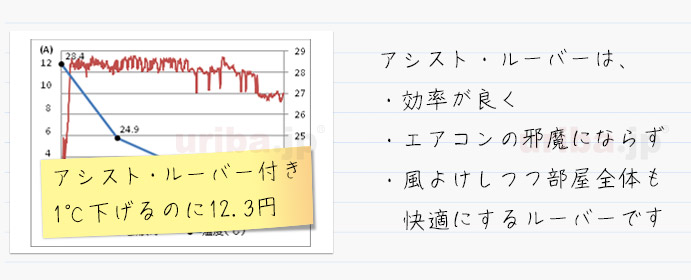

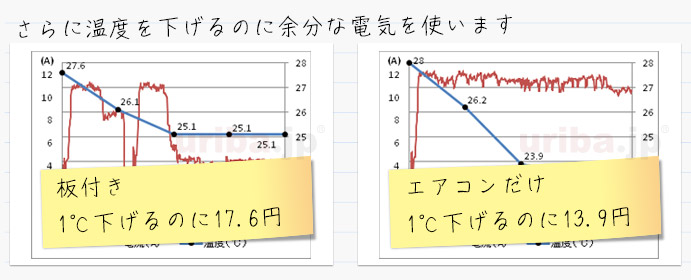

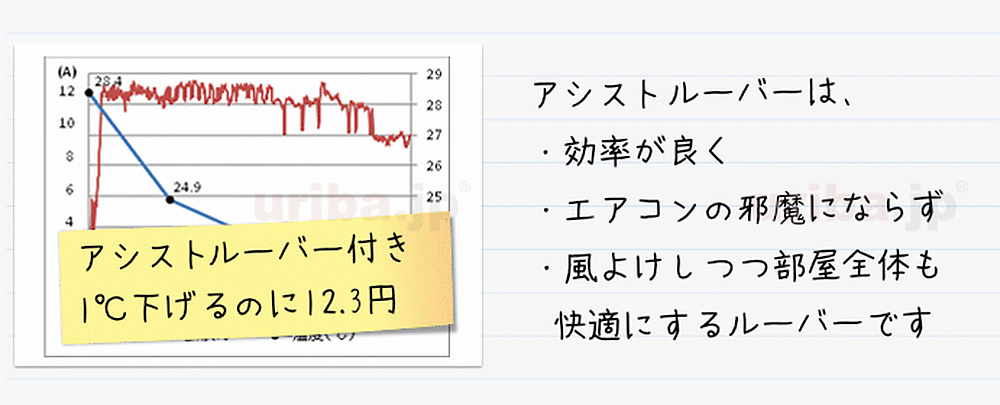

8）解決編（整流機能）のまとめ

1℃下げるためにかかった電気代計算条件（運転電流測定による実測値に基づく試算値）：
●運転開始後1時間の電流値および温度変化より算出　●電圧200V・力率0.95で計算
●電気料金単価27円/kWh（公益社団法人全国家庭電気製品公正取引協議会による電力料金目安単価）

エアコンで目元がパリパリなの😭

私が乾いた直風の盾になります🛡️

……♪

ノート（その他の機能） ("クリック")

ノート：その他の主な機能

9）アシスト・ルーバーの「軸」

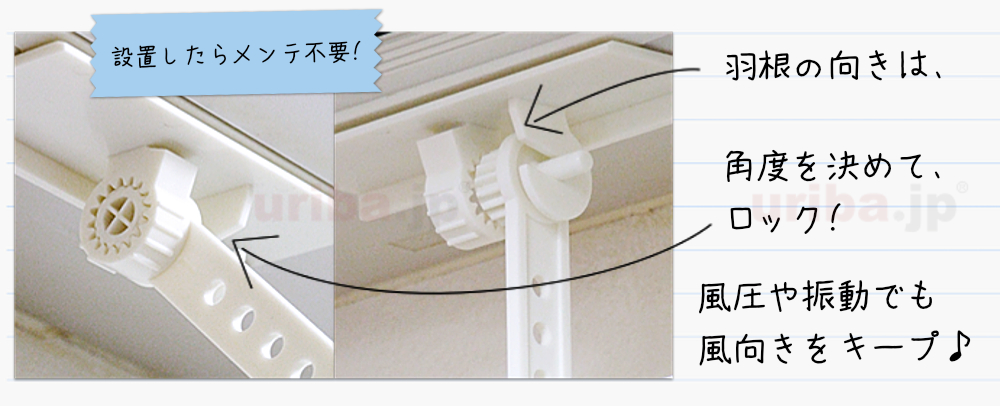

アシスト・ルーバーの羽根角度固定方式

これ、やけにしっかり目じゃない？

その軸はすごく負荷がかかるんです

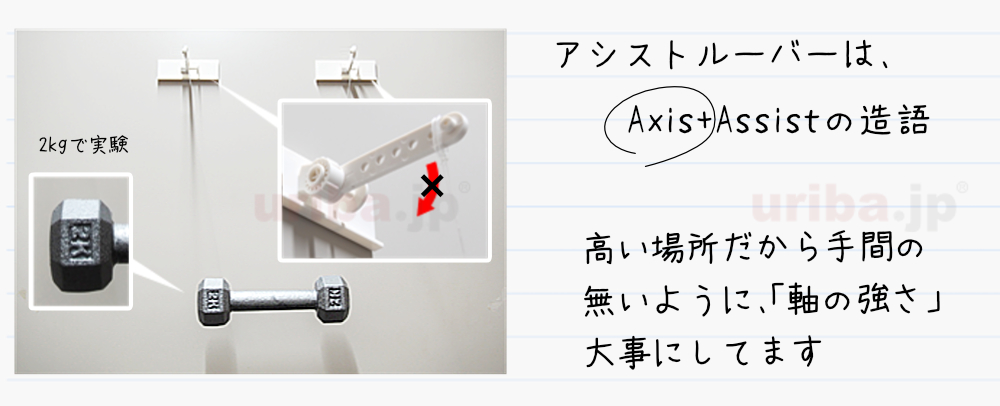

羽根角度固定方式の強度テスト

部品が摩耗しないから長持ちなんだ

業務用エアコン対応ですから

軸の負担は大きいため、スプライン構造のスライドロック機構で「強い風圧でも羽根下がりで効果を失わない」仕組みとしました。風向き変更時はロックを解除するため部品の摩耗もありません。

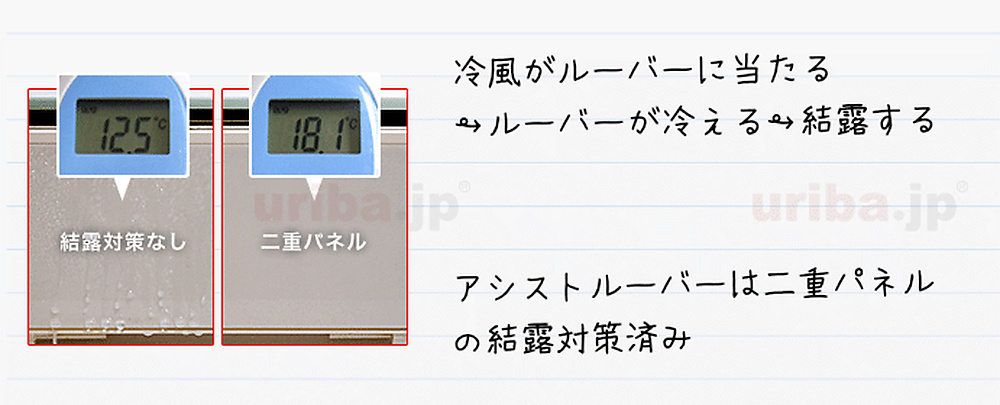

10）羽根表面の結露防止機能

二重パネルで羽根の内部に空気層を作り、表面の結露を防止します。

空調設備用断熱材級の断熱効果です

髪に水が垂れたら１日ブルーだわ💧

私が守ります🌈✨

☺️☺️☺️

アシスト・ルーバーの種類と選び方

11）吹き出し口の長さと取付方式で選択

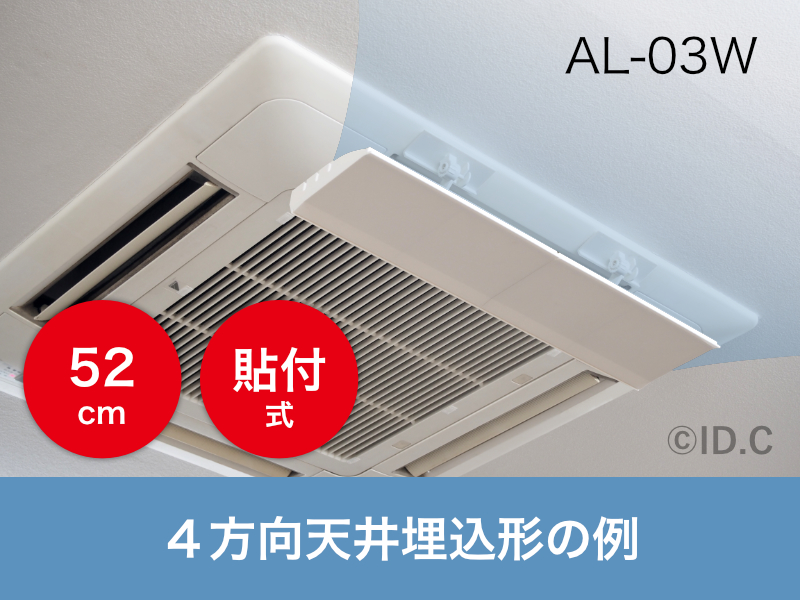

通常タイプ（貼り付け式）

AL-03W	貼り付け式／羽根幅52cm

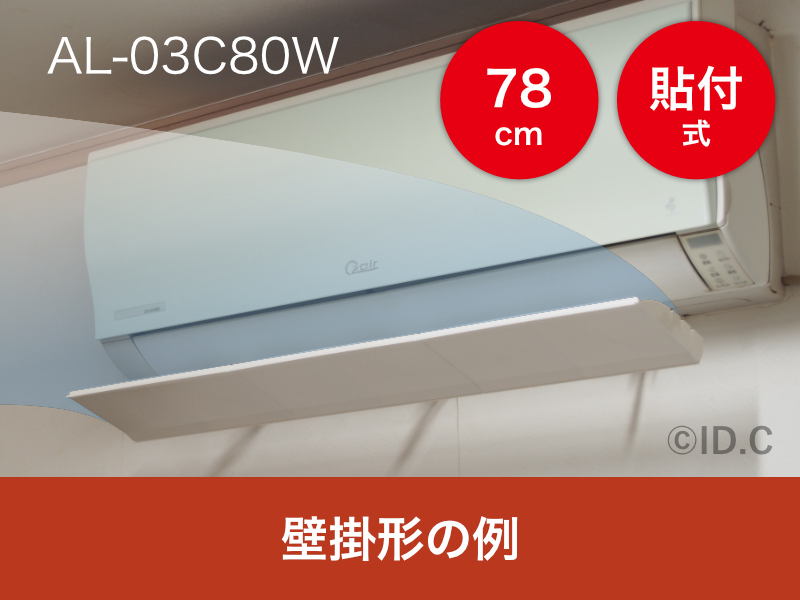

AL-03C80W	貼り付け式／羽根幅78cm

ハンガーベース仕様（引っ掛け式）

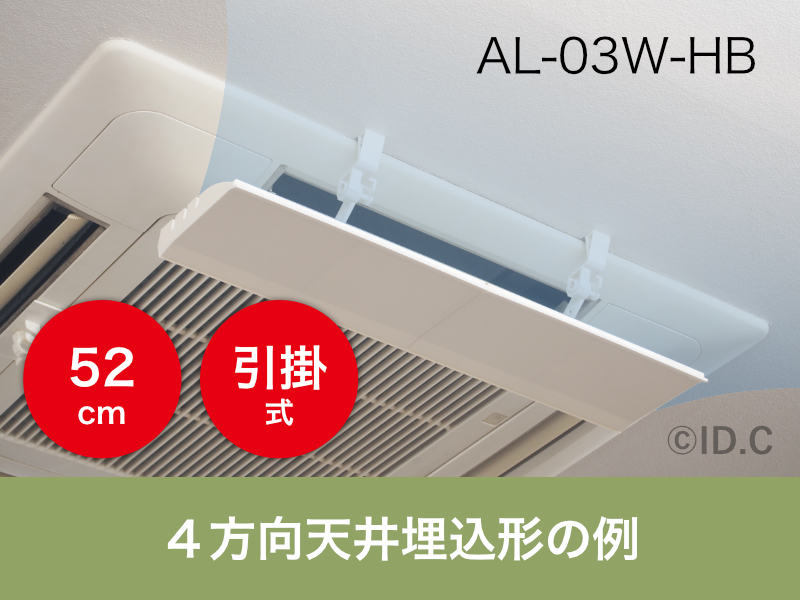

AL-03W-HB	引っ掛け式／羽根幅52cm

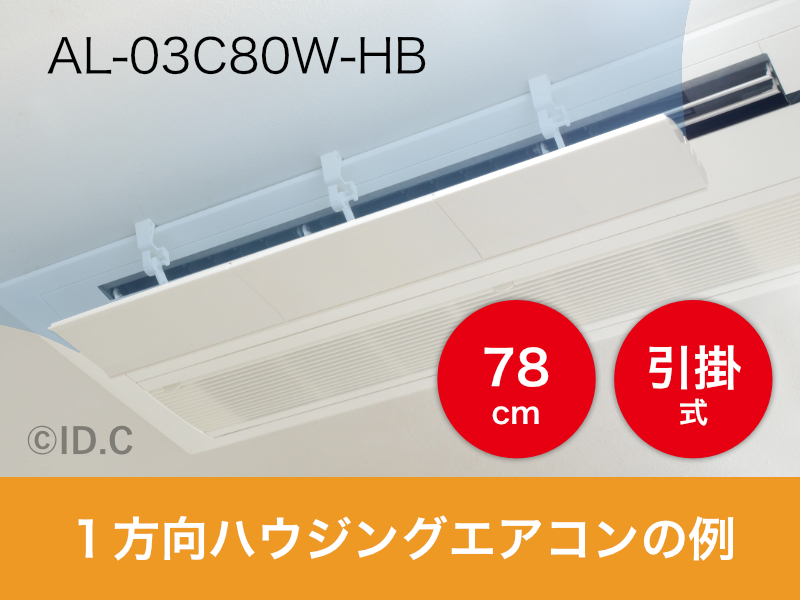

AL-03C80W-HB	引っ掛け式／羽根幅78cm

※引っ掛け式は天井埋込形専用です

この色分けでご案内します

12）通常タイプ（貼り付け式）

３M社のVHB™という、糊残りし
にくく超強力なプロ品質のテープ
を採用しています

落下防止コードも付いています

３M社のVHB™は、インフラや自動車、建築などにも使われる信頼性の高いテープです。※３MおよびVHB™は３M社の商標です

13）ハンガーベース仕様（引っ掛け式）

ハンガーベース仕様詳細ページへ>

差込部は丈夫なステンレス製です

もし差し込みができなかったら？

構造上ほぼ適合しますが、万一の時
は差込方法の検討や加工、貼付式へ
の交換やご返品も可能です

通常タイプ（貼付式）のサイズと取付方法

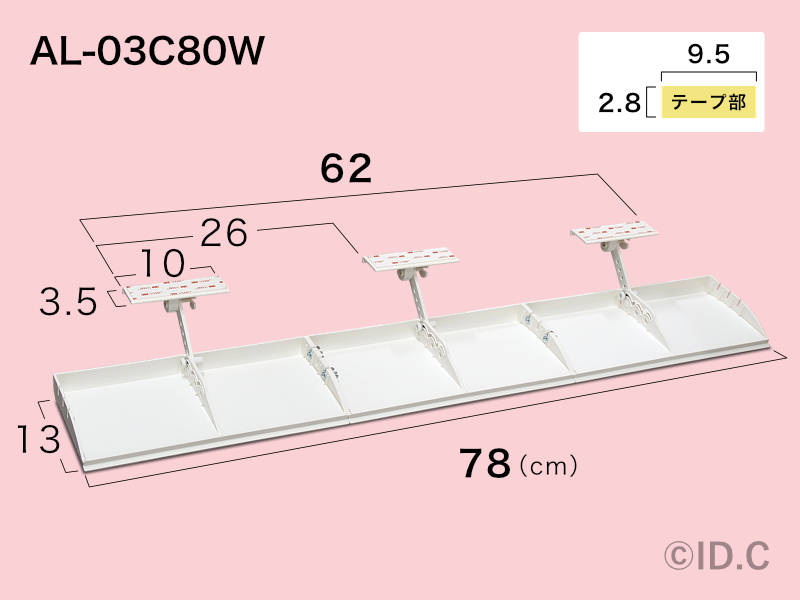

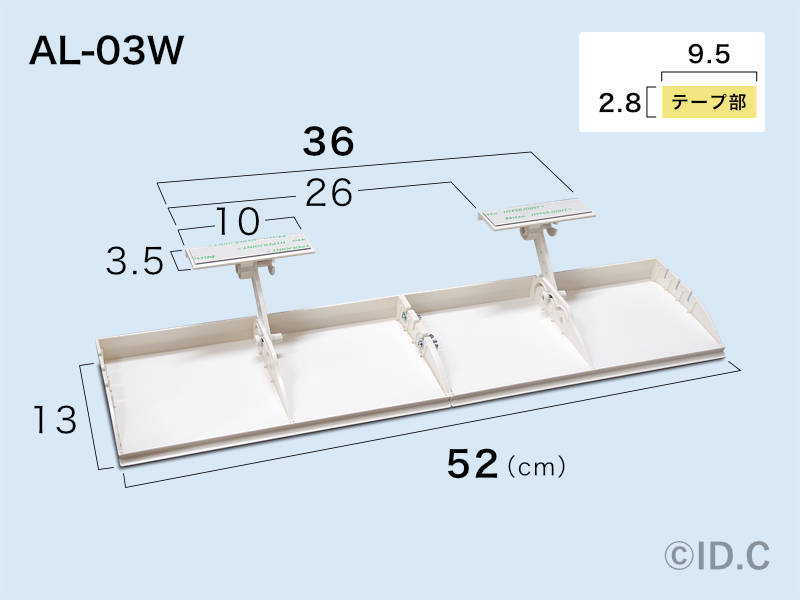

14）製品のサイズ（貼り付け式）

標準サイズ

カスタム80

長いのを*カスタム80*といいます

15）取付方法（貼り付け式）

取付部品もすべてセットです

ベースを貼って本体を掛けます

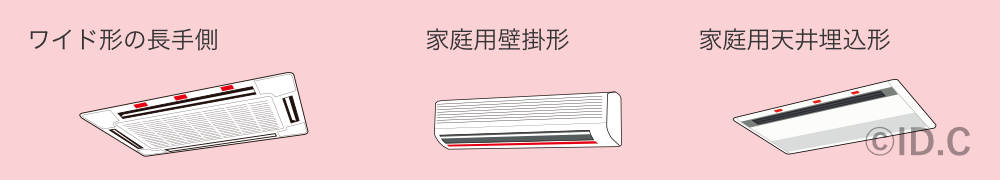

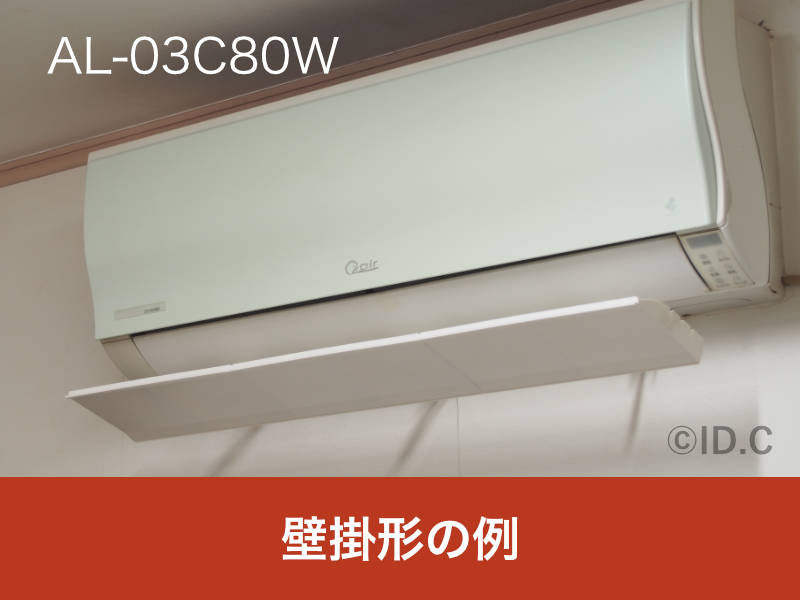

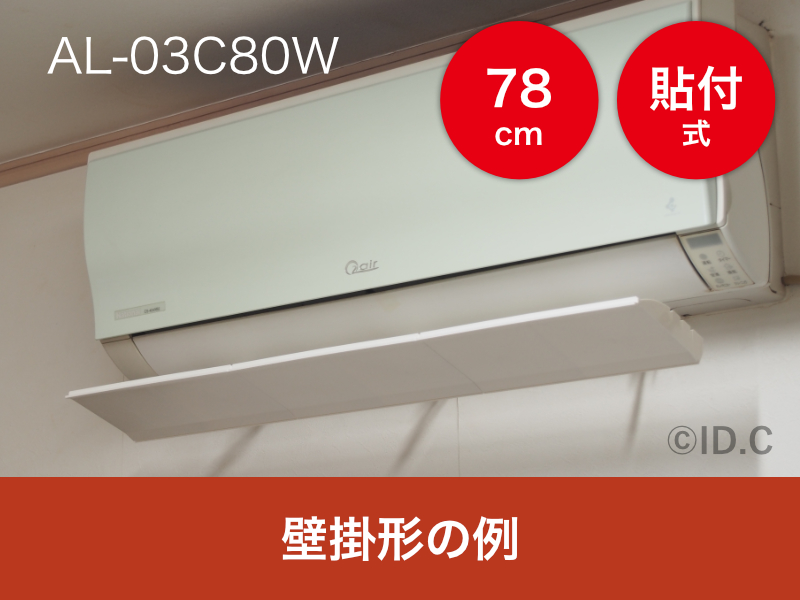

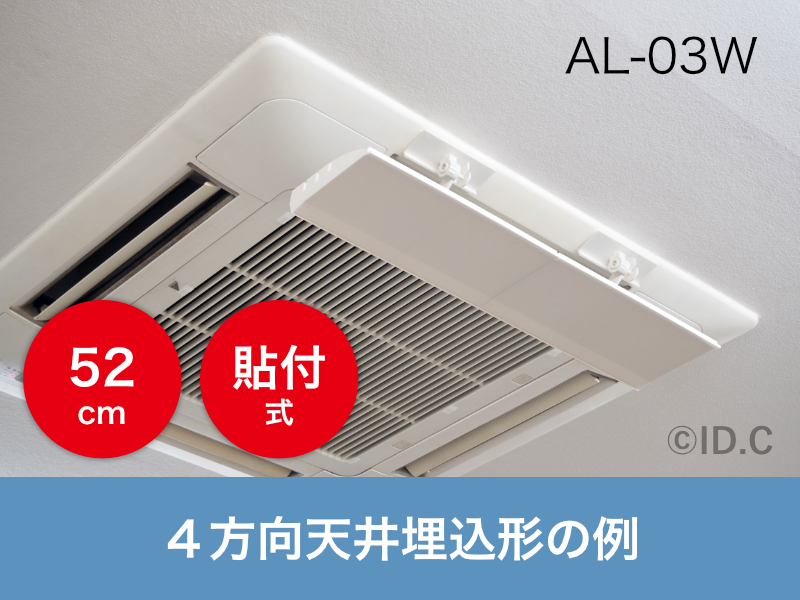

対応するエアコン（一例）

図の■の部分に平らな面があれば取付可能です。

赤い印が固定ベースを貼る位置です

貼り付け式の設置情報はこちら

ハンガーベース仕様のサイズと取付方法

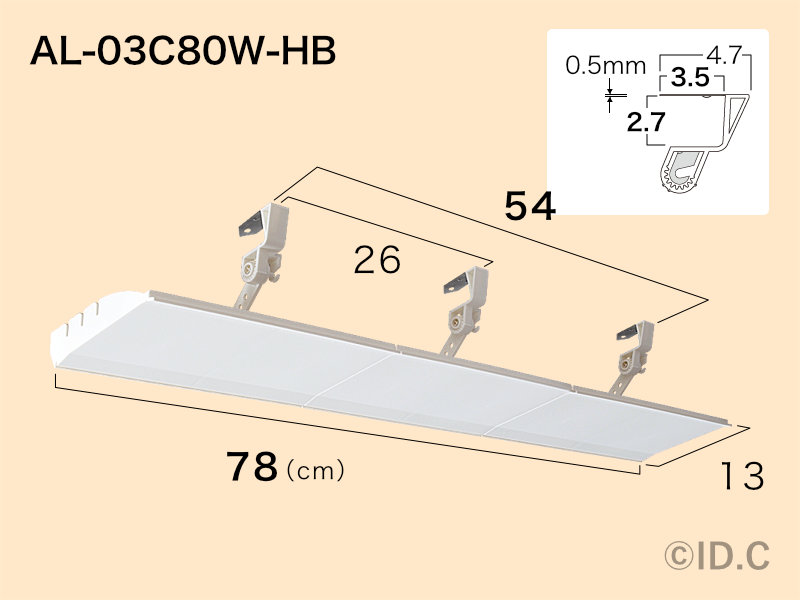

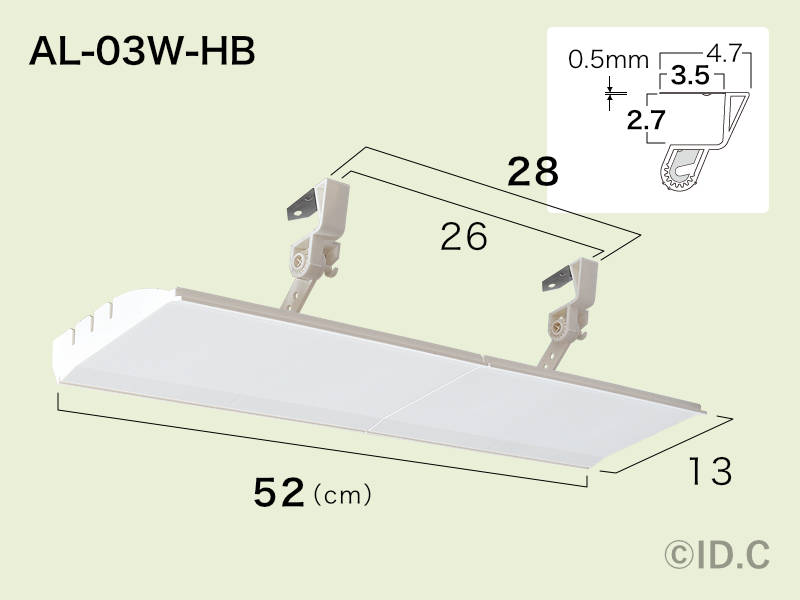

16）製品のサイズ（引っ掛け式）

<HB>標準サイズ

<HB>/カスタム80

引っ掛け式を「HB」と略してます

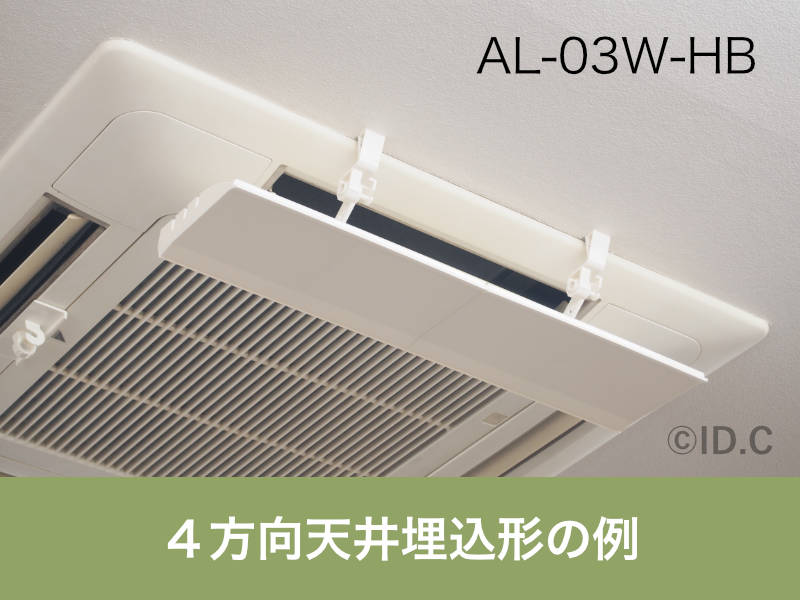

17）取付方法（引っ掛け式）

取付部品も全てセットです。

超薄型でそのまま差し込めます

対応するエアコン（一例）

赤い矢印が差し込む位置です

ハンガーベース仕様の詳細はこちら

アシスト・ルーバーご導入事例・お客様の声

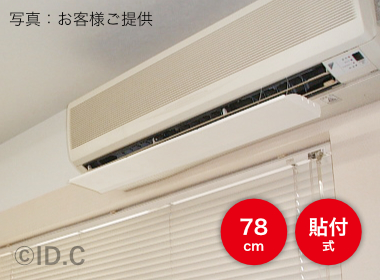

18）ご導入事例の一例

千葉県の企業様　AL-03C80W: クーラー設置から20年以上経っており、風量・温度の調節がなかなか難しく、クーラー近くにデスクがある社員にとっては寒く、離れている社員にとっては暑く感じる何とも困った状況でした。
購入しましたルーバーを設置したことにより、寒く感じていた人には直接風が当たらなくなり快適、冷たい風が遠くまで届くようになり、暑がり社員さんにも快適な状態にオフィスを整えることが出来ました。
大変大変助かりました。ありがとうございました～
